主翼と尾翼
主翼と尾翼を製作しました。

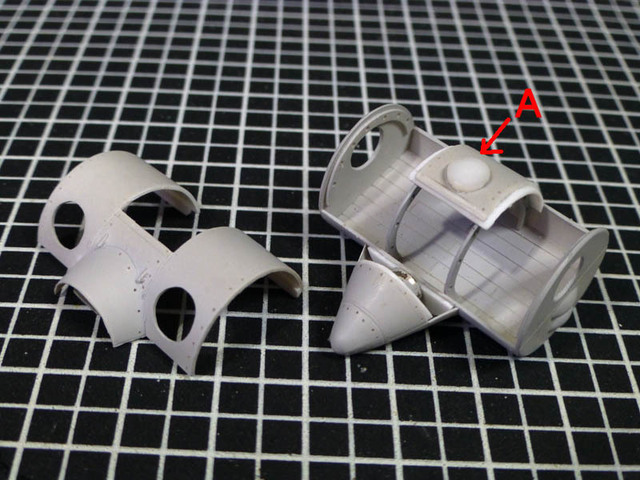

コックピットの入り口には、船体から支えとなるフレームが斜めに繋がっています。
外装を取り外して、内部の様子を楽しめるように工作していましたが、取り外す際にそのフレームが邪魔になってしまいます(+_+)
今頃になって、何ともお粗末な状態で恥ずかしいのですが、このままでは困るのでコックピットの分割を変更しました。
今度は天井の中央部分を残した分割に変更しました(^_^;)
ナナメの支えが付く部分を残した形になりましたが、ここには照明が付くので、配線するのにも都合が良い分割位置となります。
取り外す外装の強度はかなり落ちますが、内部を楽しめる仕組みはボクにとってのステイタスとなっていますので、思い切って分割しました(^_^*)
ついでに、頭の上にある見張り台の床（Ａ）も貼り付けてあります。

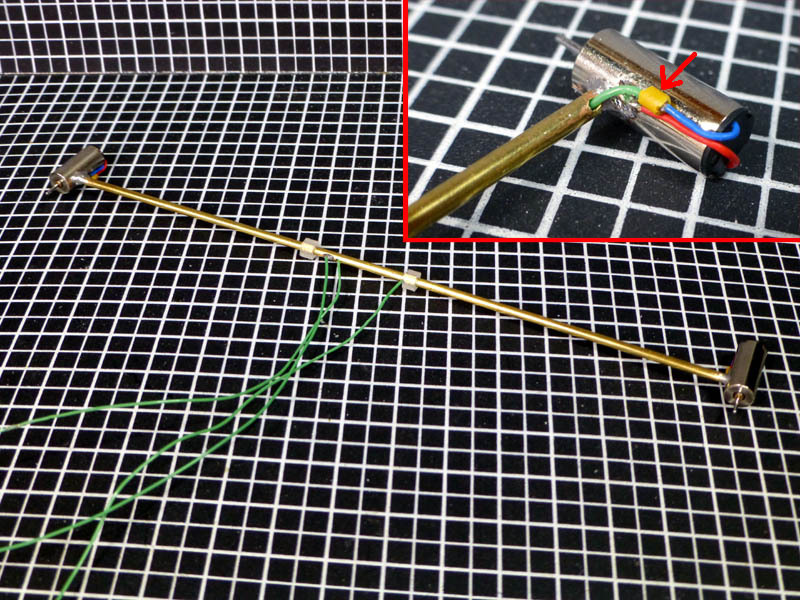

主翼は真鍮パイプで製作してありましたが、モーターへの配線を仕込まなくてはなりません。
ハンダ付けしたモーターの配線は、マイナスを真鍮パイプにハンダ付けしてしまい、左右のモーターのマイナスを共通にしました。
プラスの配線は、真鍮バイプに開けた穴から引き込み、船体内部になる位置で開けた穴から再度引き出しています。
マイナスを共通にする事で、３本の配線で済みますし、パイプの中を通したおかげでスッキリと配線できました(^^)/
ちなみに、モーターのプラスの配線は途中でハンダ付けにより延長しなくてはなりませんでしたが、そのままではマイナスと接触してしまいます(+_+)
熱収縮チューブでは太くなってしまうので、ビニール線を剥いたものを被せてショートしないように工夫しています(^^♪

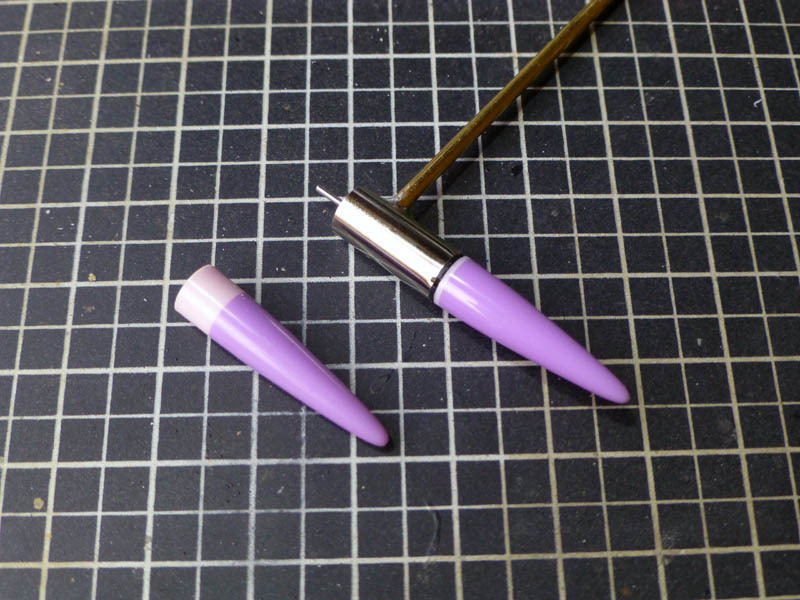

モーターの先にコーンを取り付けます。
主翼の先端はモーターだけではディテール不足で、もっと長く先がすぼまった形状をしています。
１００均で直径６ミリの編み棒をゲットして、カットした先端部分を貼り付けて製作してみました(^_^;)
合わせ目は未処理のままにして、ディテールとして活かそうと思っています。
なお、画像では既に配線されている状態なのですが、上手く目立たない位置を通しましたので、配線が見えにくく仕上がっています(^^)/

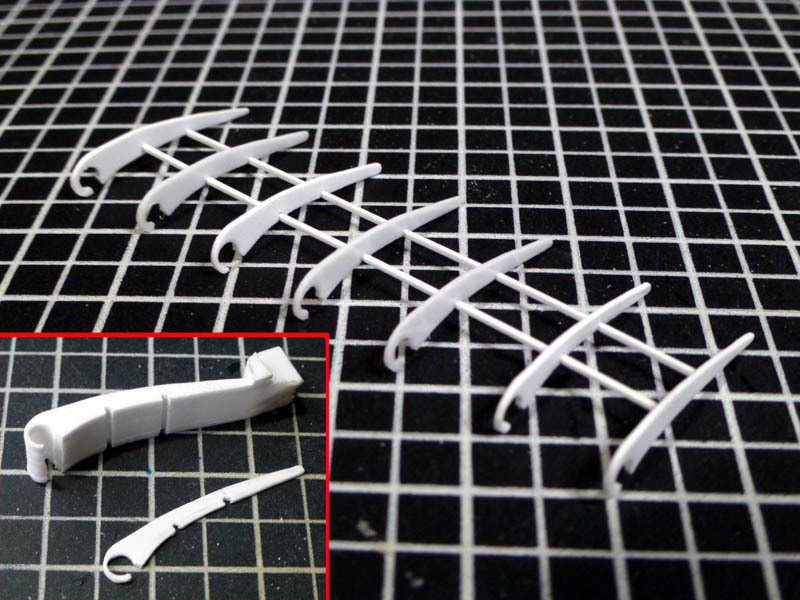

主翼にフレームを追加しました。
主翼は布張りですけど、ちゃんと補強のフレームが通っているみたいです。
横に通ったフレームが２本であったり１本であったり場面によって変わってしまうのですが、おおよそ２本の時が多いので２本通してみました(^_^*)
縦方向のフレームは片側５本ですが、すっかり定番となった、「プラ板積層はじっこ仮止め削り出し法」で一気に大量生産しています(^^♪
２ミリの真鍮パイプにハマる穴や、横方向のフレームが収まる溝も一気に製作して精度を上げています(^^)/

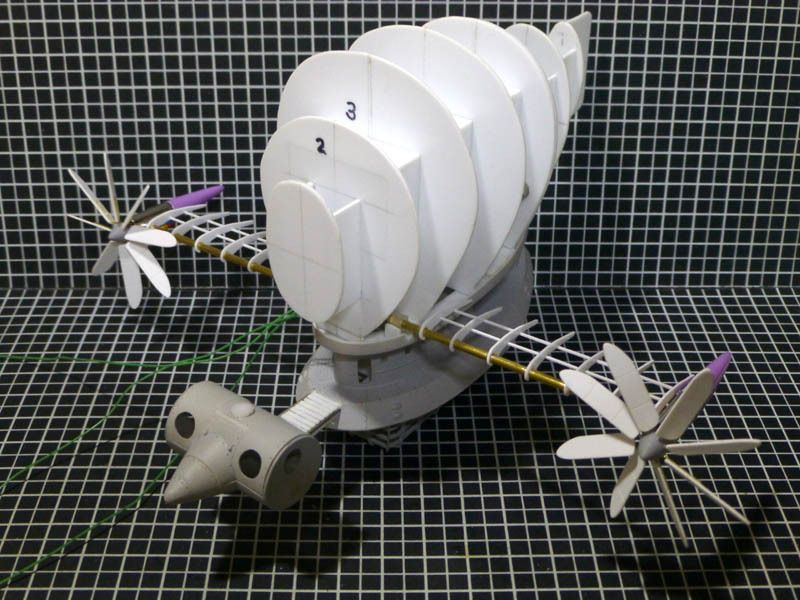

左右の主翼が仕上がり、仮組みした状態です。
主翼の全長は設定よりも短くしてしまったのですが、こうして組みあがってみるとちょうど良いバランスだと思います(^_^*)
自分の感性を信じて良かったなー(^^♪
続いて、尾翼の製作にも着手しました。
尾翼の厚みですが、画像から採寸すると６０センチくらいだと思われます。
今回製作しているのは、約１／１５０スケールなので、４ミリの厚みとなりますね。
４ミリでは内部にフレームを組むのが難しいので、プラ板を削り出して布張りの感じを表現してみる事にしました(^^)/

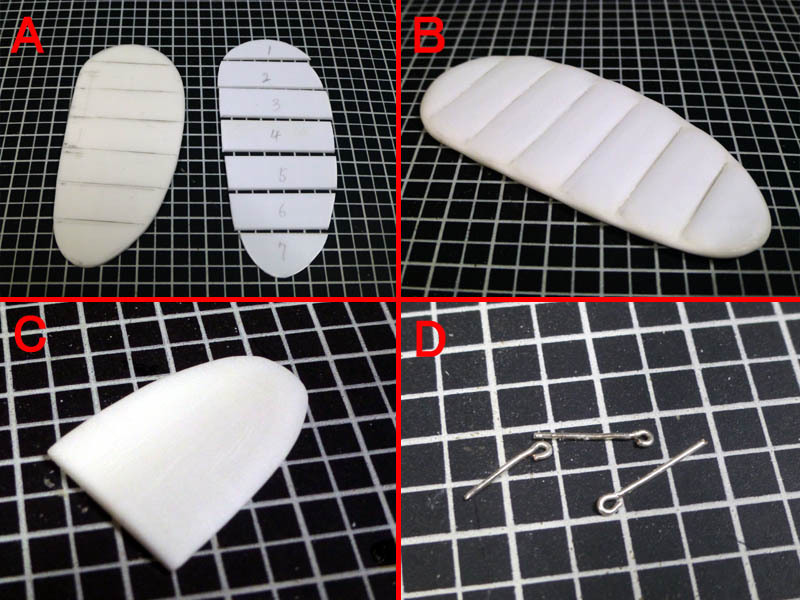

Ａ ２ミリ厚のプラ板を図面通りに切り出しました。
フレームが入っていると思われる位置で分割した、１ミリのプラ板を用意しています。
１ミリのプラ板のエッジをリューターでなだらかに削り出し、膨らんでいる感じに仕上げ
たものを貼り付けていきました。
Ｂ 貼り付けてから更にバランスを調整した状態です。
ふくらみは１ミリしかありませんけど、スケール的にはややオーバーとも言えるくらいの
ディテールとなりました。
Ｃ 尾翼には２／３程下の位置に、水平尾翼も付いています。
こちらも２ミリのプラ板を使用して、エッジをなだらかに成型してあります。
尾翼はこれで完成では無く、さらに布らしい表面を追加する予定ですので、モールド等
は一切入れていない状態です(^_^;)
Ｄ 尾翼と船体を繋ぐための回転部分を製作しました。
０．７ミリの金属線をピンバイスに巻き付けてペンチでギューッとしてフック状にしたもの
です(^_^*)
パズーがメンテしているシーンを見ると、３つの軸が重なっているみたいなので、１箇所
に付き3つの回転軸を製作しています。
ジョイント部分は、動かせる様に加工しました。
別に、ほとんど動かす事は無いであろう尾翼ですが、やはり動くと思われる部分は可動化したいので、ジョイント部分を可動出来るように製作してみました(^^♪

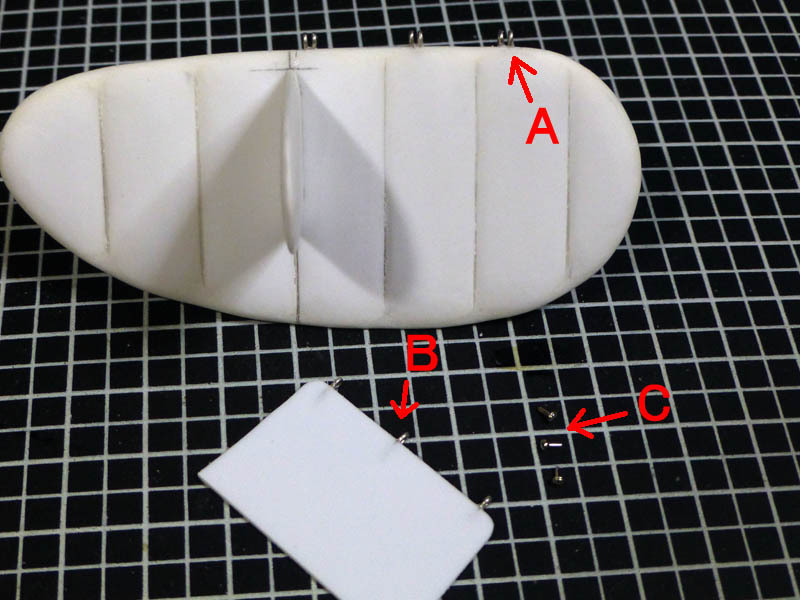

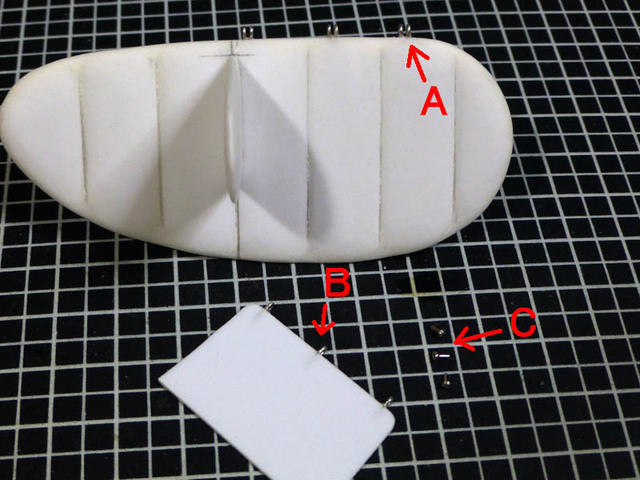

Ａ 尾翼側には、０．７ミリの穴を開けてフックを２つ取り付けています。
船体側のフックを挟む形になりますね。
Ｂ 船体側は、フレームの厚さが１ミリしかありませんでしたが、０．７ミリの穴を何とか開けて
フックを1つ取り付けています(^_^*)
強度が必要な場所ですので、ちゃんと穴を開けてしっかり固定して置かないとなりませぬ。
Ｃ フックには、虫ピンをカットした軸を差し込んで繋ぎます。
虫ピンの頭で抜け落ち防止になるし、見た目もカッコイイです(^_^*)

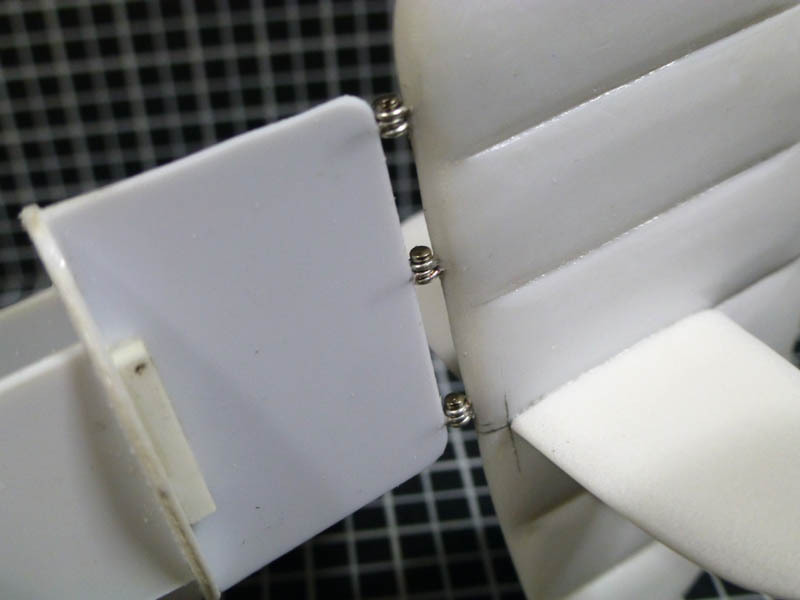

ジョイント部分のアップです。
劇中よりもオーバースケールになってしまいましたが、しっかりと尾翼を取り付ける事が出来ました(^^)/
可動する部分ですので、何より強度が必要な部分でしたが、サスガ金属。かなりガッチリと固定する事ができてよかったです(^^♪
尾翼をここまでガッチリと製作したのには、ちょっとした理由があります。
船体の後ろに付く４重反転プロペラが、尾翼にも繋がっているからです(^_^;)
尾翼との接続部分が、いつもピッタリと繋がっていないとカッコわるいので、ちょっぴりテンションを掛けてあげました。

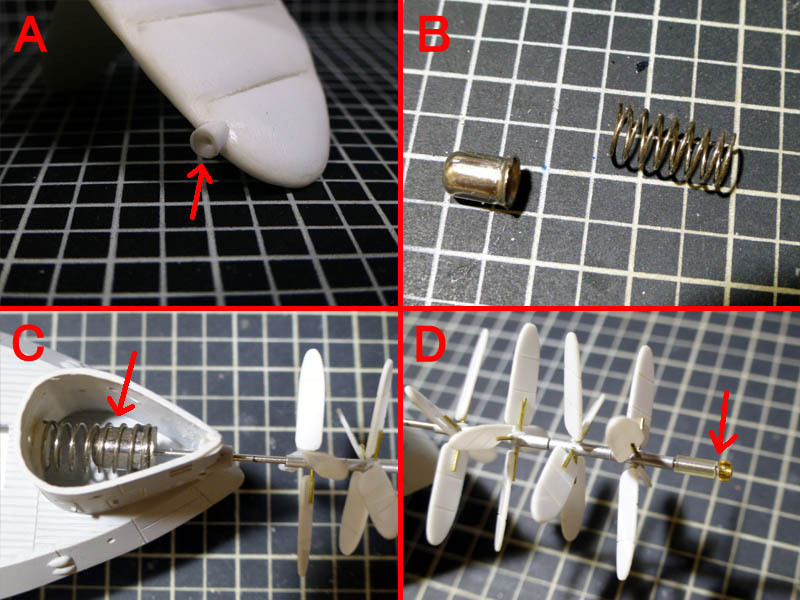

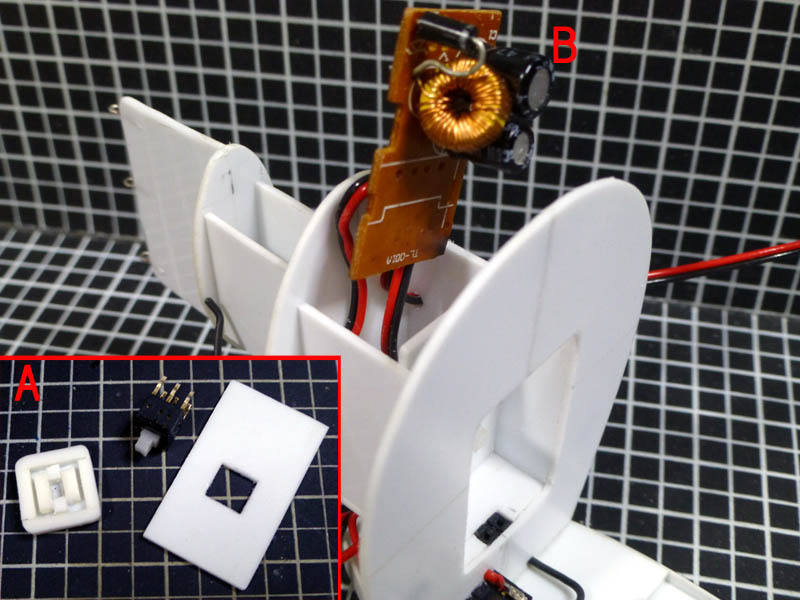

Ａ ペラの軸が繋がる部分は、３ミリのプラ棒を丸くえぐったものを貼り付けています。
その周りにヒートプレスした楕円形のプラ板を貼り付けてディテールを作りました。
Ｂ ＤＣコンバータをバラした時に余ったパーツです。
シガーソケットに差した時、先端になる電極部分と押し付けるためのスプリングを流用し
てみました(^_^*)
Ｃ 機関室の内部にスプリングと、逆さまにした電極部分を取り付け、４連ペラの軸を押し出
すテンションを作りました。
これで常にペラの軸が尾翼に押し付けられる力が加わる事になります。
Ｄ ４連ペラの先には、ビーズを接着してＡの受け部分にハマる様になっています。
ビーズはガラス玉なので、摩擦も少なく接触してくれると思います(^_^*)
これで尾翼を動かしても、常にペラが尾翼と繋がってくれる様になりました(^^♪
掛かっているテンションは僅かですが、尾翼と船体の接続部分をしっかり作って置いた甲斐がありました。
これで後は凧が収まるトサカ部分を製作すれば、外観がほぼ固まります(^^)/
トサカは気嚢部分が仕上がらないと工作できないので、全ての形状が出るのはもうちょっと先になります。

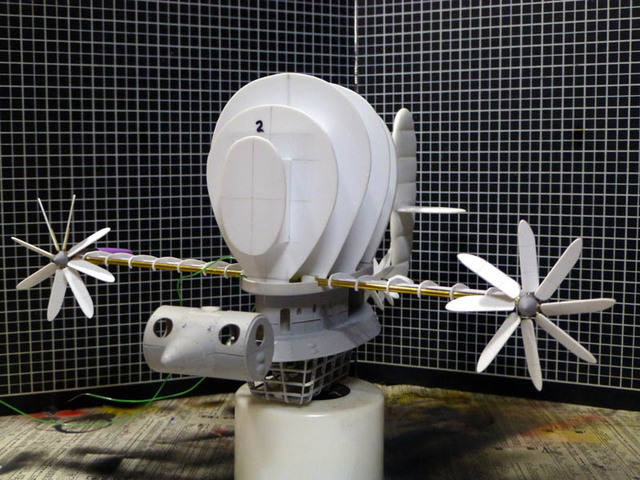

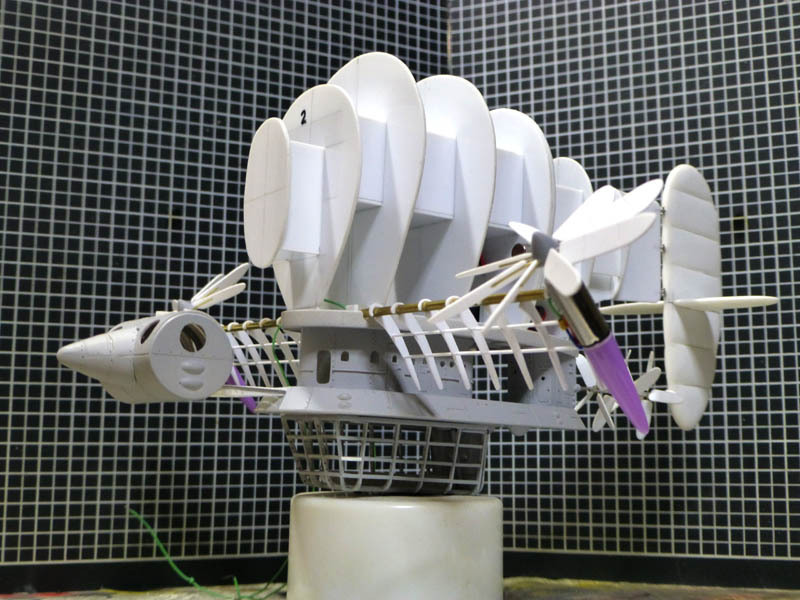

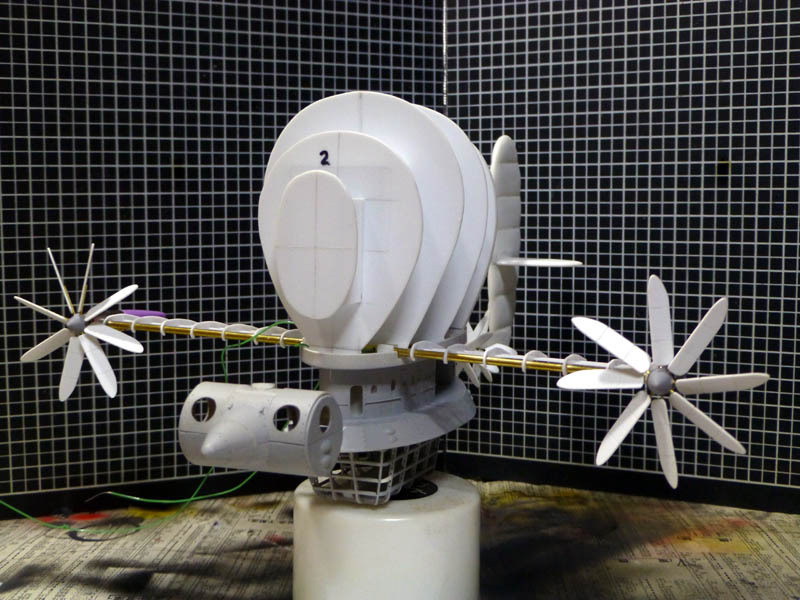

とりあえず、現在の状況です。
主翼と尾翼が付いて、やっとタイガーモス号の形が見えてきました(^^♪
まだ工作する部分はたくさんあるのですが、何となく一区切り付いた感じです(^_^*)
製作を初めて約１ヶ月が経ちましたが、予定よりだいぶ遅れています(-_-;)
静岡まであと１ヶ月しかありませんので、そろそろスパートをかけないとマジでヤバイですねぇ(；一_一)
現在、2つのブログランキングへ参加しています。
1日1回、応援のワンクリックをぜひお願いしますm(__)m
