ペラ回転
気嚢に収納する電池のレイアウトを変更し、ペラの電動回転化をしました。
気嚢の内部に電池を納めますが、後半部分に仕込んだものの、やはり電池が飛び出している様子はカッコ良くありません(+_+)
何より、船室内の様子を見るために邪魔になる事がどうしても気になります(-_-;)
思い切って、電池は取り外しできる気嚢の前半部分に変更する事にしました。
これによって、ベースから取り外して、更に室内を見ようと前半部分を取り外すと、電源が無くなってしまいます(+_+)
室内の照明が無くなってしまうのは大きなデメリットですが、他のギミックが無くなってしまうワケではありませんので、苦渋の決断をしました(-_-;)

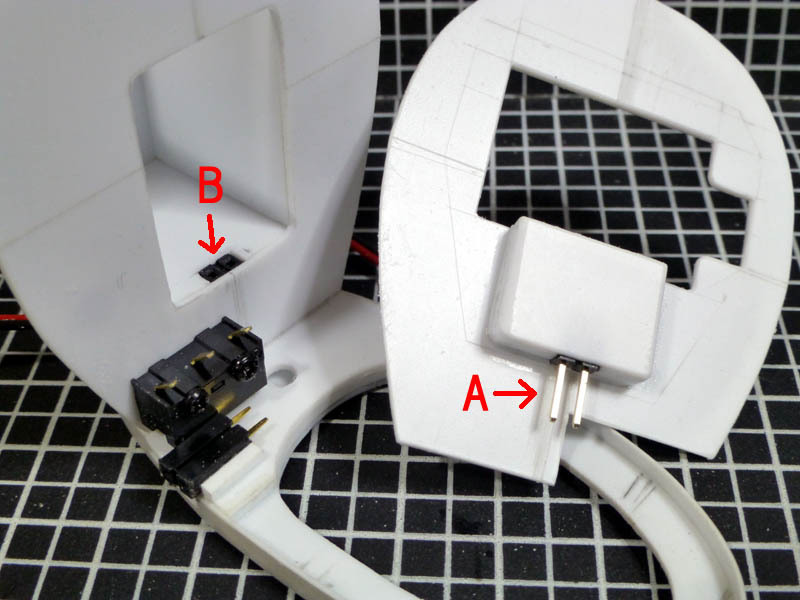

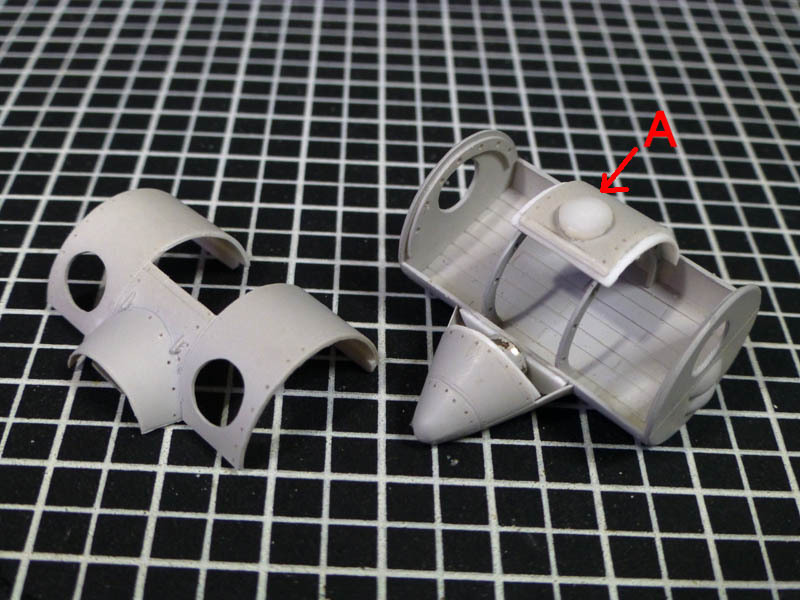

電池を収めるハズだった空間を、凹凸に加工して電池の電源を繋ぐコネクタを設置しました。
A 前半部分に電池が収まる事になったので、電源を本体に繋ぐ必要があります。
このコネクタで＋－の電源をつなぎます。
B 本体側には、ここにメスのコネクタを設置しました。
電池が入るハズだった穴を利用して、前半部分をハメる時に下にスライドする事でコネクタが
繋がります(^^♪

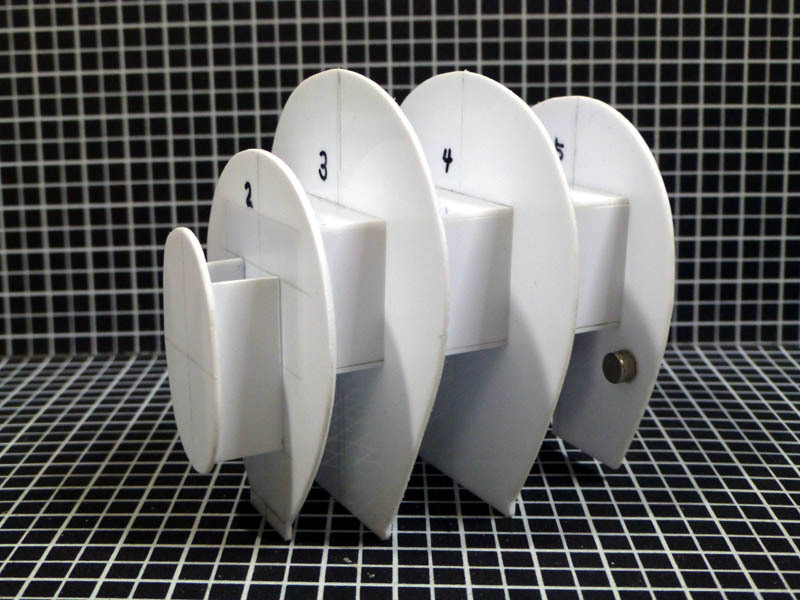

気嚢の前半部分の形状も作り直しますが、今度は電池を収めるスペースも工作しました。
今度は気嚢部分のカーブを統一して、やわらかく膨らんだカーブに成型しています(^^♪

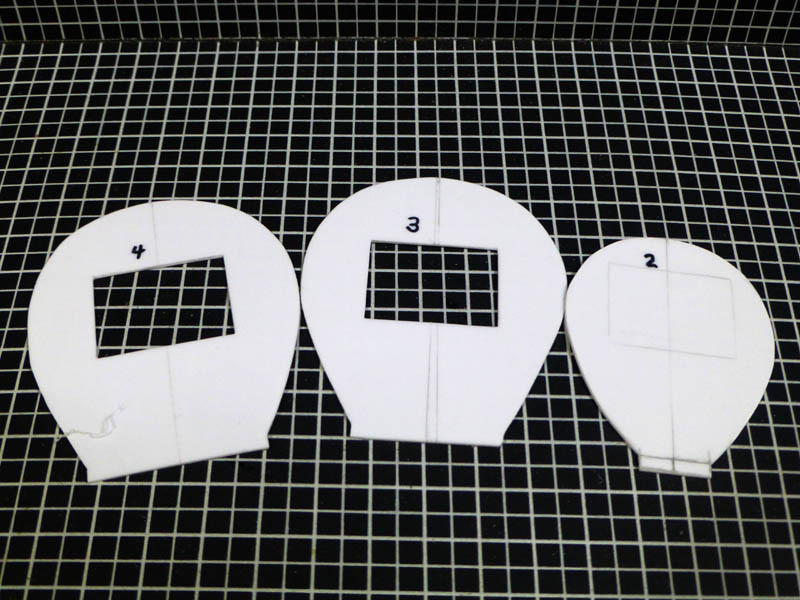

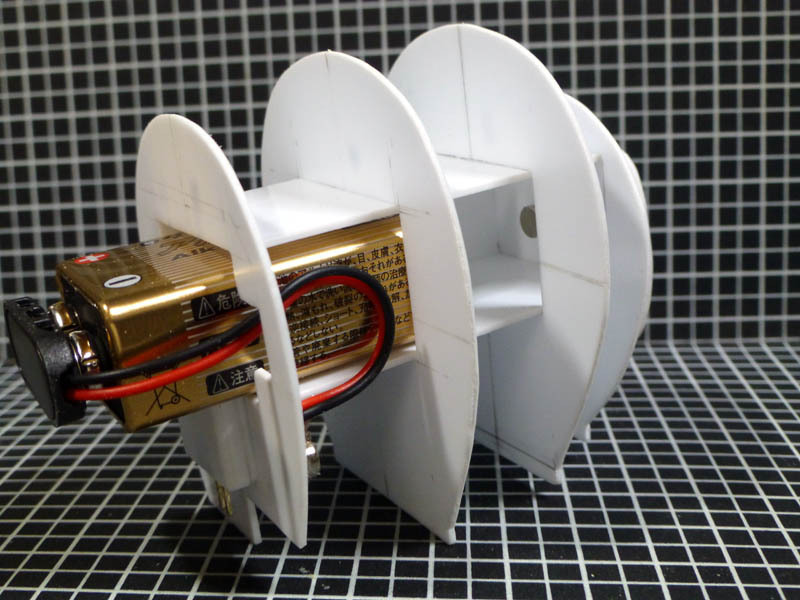

電池は意外に大きくて、前半の気嚢部分の大半を占めてしまいますので、電池のために２枚の板をくり貫きました。
補強も兼ねて電池の収納部分を作ってあります。

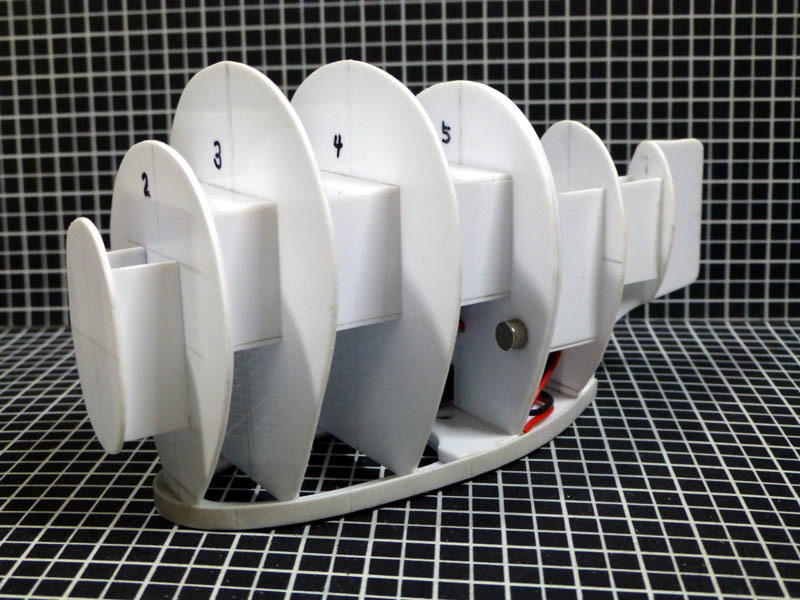

今度は固定のためのマグネットもプラ板の裏に取り付けましたので、表面がスッキリしました(^_^;)
電池は横置きとして、スナップの配線が収まるためのスペースも確保しています。
一番奥にもマグネットを配置して、電池を固定できる様にしています。
また、今回は電池のスナップをプラスチック製のものに変えて、取り出しやすい構造にしました(^^♪
取り付けは、突起部分を穴にあわせて、下にスライドさせて固定します。
固定は電池のコネクタとマグネット２箇所だけですけど、今のところカッチリとハマっています(^_^;)
今後の工作で、もっとしっかりホールドさせたい場合は、マグネットを追加するかも知れません。
ちゃんとハマらなかったら最悪ですから(^_^*)

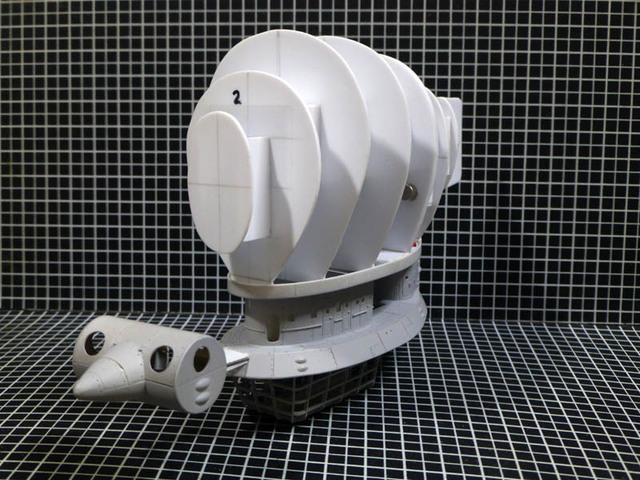

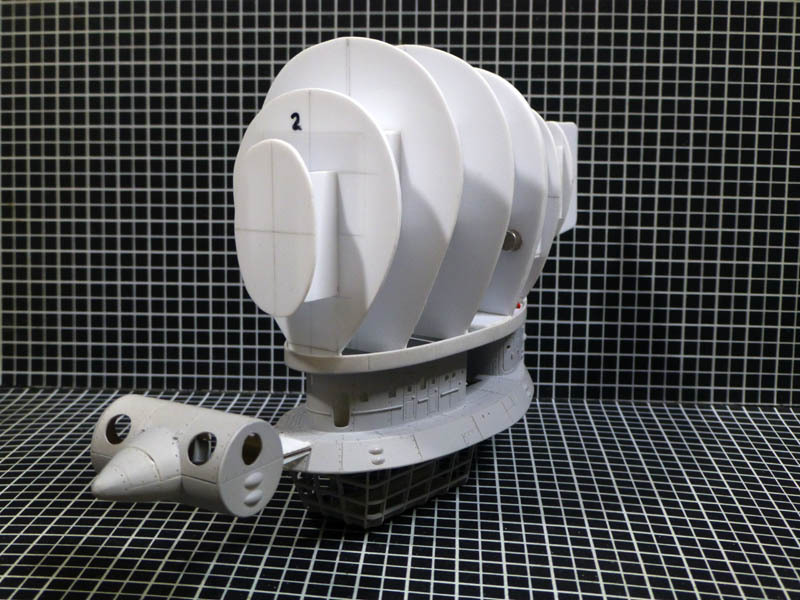

まだフレームだけですけど、気嚢を取り付けてみた様子です。
今度は断面を気球型に統一したので、とてもやさしいカーブとなりました(^_^*)
大きさやシルエット、ゆるやかなアーチもイメージ通りです(^^)/
随分と手間と時間が掛かった気嚢部分ですが、ここは劇中でもコロコロ形が変わる部分ですので、自分のイメージで立体化する必要があり、特に試行錯誤が必要な部分でした(+_+)
気嚢部分の見通しが付いたので、表面を仕上げたいところですが、その前に電子回路を組み込んで置く必要があります。
気嚢の後半部分にしか電子機器を組み込むスペースがありませんので、表面を貼る前に仕上げておかなくてはなりません。
今回は室内を電飾しますが、両舷にあるプロペラも回転させたいと考えています(^^♪
サボイアでも使用した超小型モーターを直接つばさの先に取り付ければ、ペラを回転させる事が出来そうです(^^)/

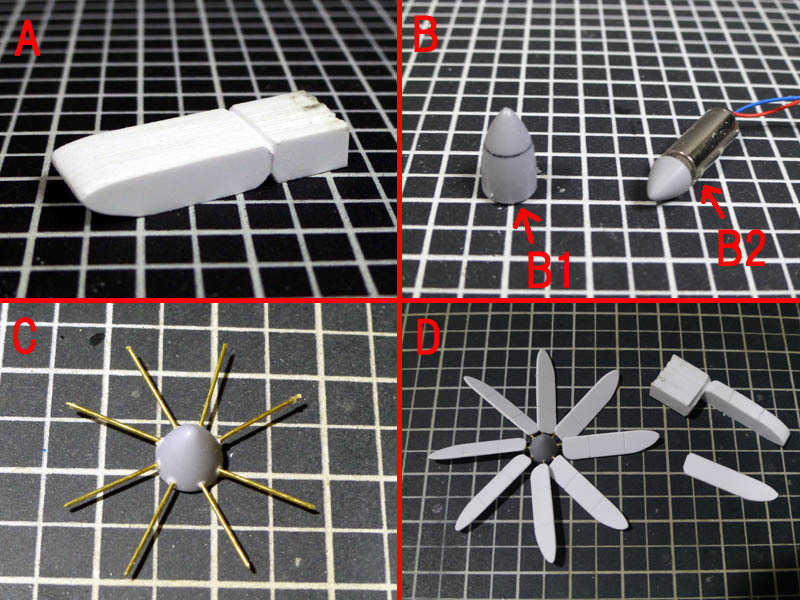

まずはプロペラを自作しまーす
A 今回もプラ板を積層して端を接着した後、一気に成型しちゃいます。
ペラは劇中と同様に、出刃包丁型に削り出しました。
意外と大きくて、今回製作するペラは直径５センチにもなります。
B スピナーはジャンクパーツから流用しました。
B1 戦闘機のミサイルの先端を利用して、直径６ミリの部分だけ使用します。
６ミリになる断面は、マジックを置いて回転させる事で同じ高さの線を引いています。
B2 直径６ミリ、長さ１５ミリの超小型モーターです。
スピナーは中心をキッチリ出すために、軸を差し込む穴を開けてからリューターに
取り付け、回転させながら削り出す事で芯を出しました。
C 羽は８枚ありますので、０．４ミリの穴を４５度間隔で開け、真鍮線を差し込んでいます。
下書きはしましたが、ここはほとんど勘による作業になります(^_^*)
ブレるとしたら、ここでの精度でしょうね。
D 羽を取り付けた状態です。
プロペラは左右にありますが、逆に回転させてカウンタートルクを相殺させていますね。
羽の角度は左右で逆にしており、モーターも逆回転させる予定です(^^♪
モーターの方ですが、そのまま３Ｖを加えると最大回転数で回ってしまいます。
電圧を最低限まで落として、ペラの回転を遅くしてあげると劇中の雰囲気が再現できそうです(^^)/
また、回転数を変えられるという事は、目の錯覚を利用してペラが逆に回っている様に見せる事が可能となりそうです。

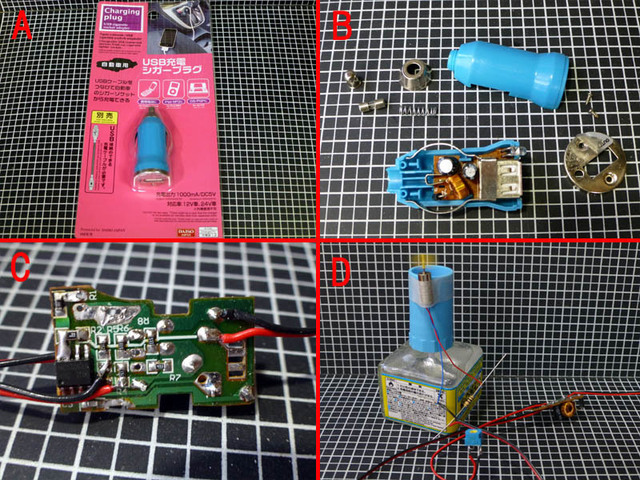

１００均のシガーライターからUSB電源を取れるプラグを改造して、電圧可変が可能なコンバータを自作してみました。

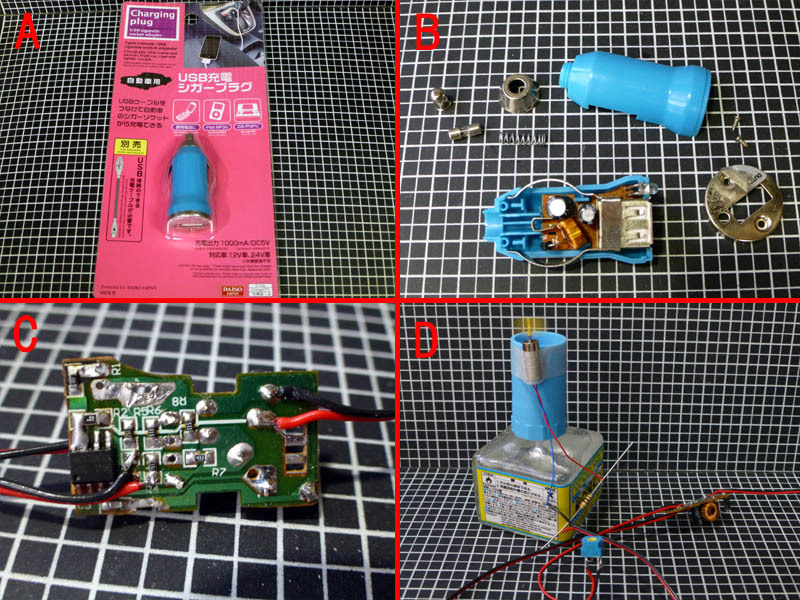

A １００均「ダイソー」さんで入手したコンパクトなコンバータです。
こんなに小さくてもスイッチング電源となっていて、レギュレータの様な発熱は一切無い
優れものです。
よくもまぁ１００円で作れたものです(-_-;)
B 分解した様子です。
シールを剥がすとビスがあり、後ろのキャップはネジ込みなので、簡単に分解できます。
とてもコンパクトな基盤が取り出せますが、USBコネクタや接触端子は不要ですので
取り外してしまいます。
C MC34063AというＤＣコンバータが使用されていました。
この回路はデータシートに掲載されている回路をそのまま組み立てたようですね。
出力電圧の設定は、R3とＲ２の組み合わせで決まります。
この回路の場合は R3が4.7kΩ、R2は1.5kΩでしたので、出力される電圧は、
(R3+R2)÷R2×1.25 = (4.7+1.5)÷1.5×1.25 = 5.16V
R3 の抵抗値を可変できる様にすれば、好きな電圧に設定できるというワケです。
ただし、このチップの基準電圧である１．２５Ｖ以下には設定できません。
今回はモーター用ですので、１．２５Ｖから最大３Ｖに設定できるように、2kΩの半固定
抵抗をＲ３の代わりに取り付けました。
D 実験の様子です。
モーターは最低の１．２５Vでも回転が速過ぎるので、出力とモーターの間に100Ωの
抵抗をはさんで電圧を落としました。
100Ωの抵抗は、ちょうど良い設定範囲に持って行くための微調整になります。
ちなみに、最低に設定するとモーターが起動しません(+_+)

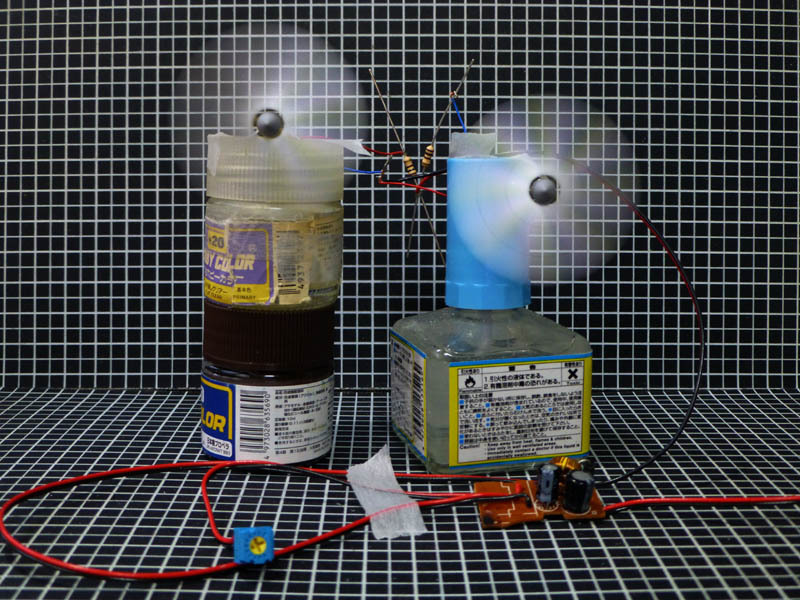

実際にペラを2つ回してみました。
コンバータの出力に、１００Ωの抵抗をそれぞれ挟んで2つのモーターへ分岐しました。
抵抗１本から分岐してしまうと、どちらかのモーターに吸い込まれて片方しか回りません(-_-;)
でも、これで2つのペラを同じスピードで回転させる事が可能になりました。
半固定抵抗を回すことで、自由に回転速度を変える事が出来ます。
調整してみると、やはり思っていた通りで、ギュンギュン回るよりもやっと回っている程度の回転が一番タイガーモスらしい回転になりました(^^)/
わざわざ回転数をコントロールできる改造をした甲斐がありました(^^♪
しかも調整次第で、目の残像による錯覚が起こり、逆回転している様に見える時があります。
期待していた通りの結果となり、大満足のプロペラが出来そうです(^^)/

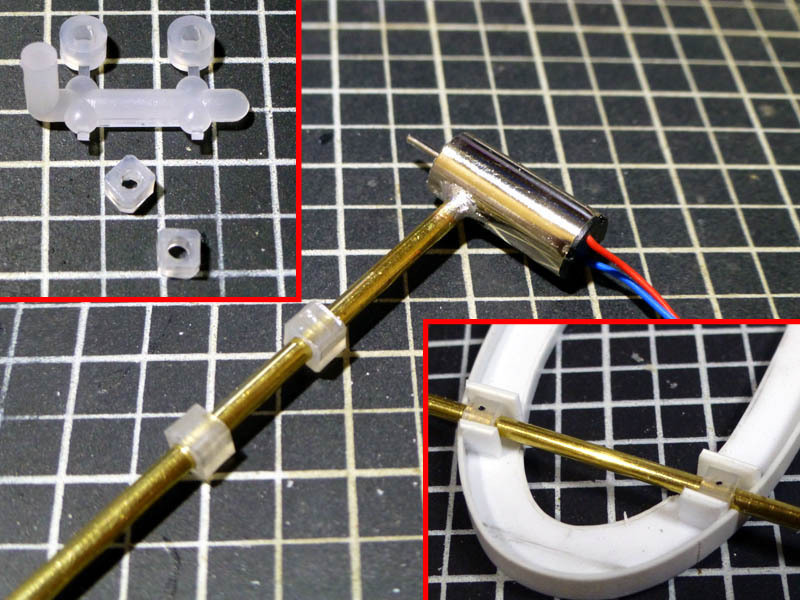

モーターは、頑丈な金属で船体に取り付けます。
モーターはプラパイプに収めると、それだけ太ってしまいます。
２ミリの真鍮パイプに直接ハンダ付けしてしまいました(^_^*)
モーターのおしりには、更に長いコーンが付くのですが、それも太らせない方法で追加工作したいと思っています。
プロペラはホバーリングする時は上向きになる場合もあるので、左右が連動する様に１本の真鍮パイプで繋ぎました。
船体内部を貫通する事になりますが、ちゃんとプロペラの向きを保持してくれる様にポリキャップを仕込んでいます。
元々円形だったポリキャップを四角に切り取り、船体内部にプラ板で挟んで固定します。
これでプロペラを好きな角度で固定できる様になりました(^^)/

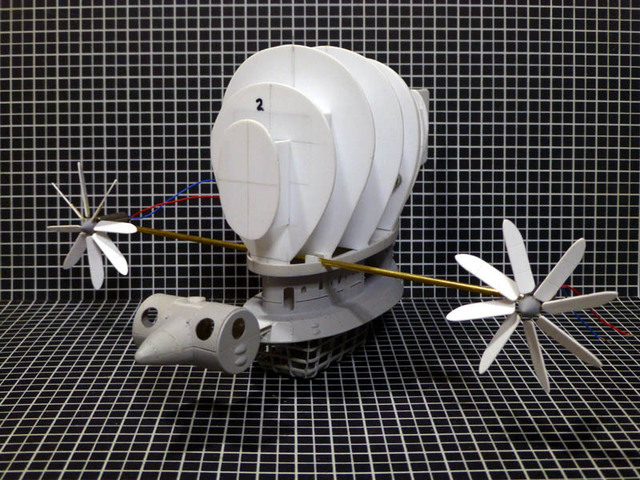

プロペラを取り付けてみた様子です。
意外とプロペラが大きいでしょ(^_^;)
色々なシーンからキャプチャして、画面で比率を出した結果です。
ただ、羽の長さは、Wikiの全幅設定よりも小さくしました。
このくらいの幅が一番タイガーモスらしいと感じたので、設定よりもイメージを優先させてしまいました(^_^*)
うーん。モデラーとしてはイケナイ事なのかも知れません(-_-;)
