スカートと格納庫
甲板のスカートと、格納庫のフレームを製作しました。

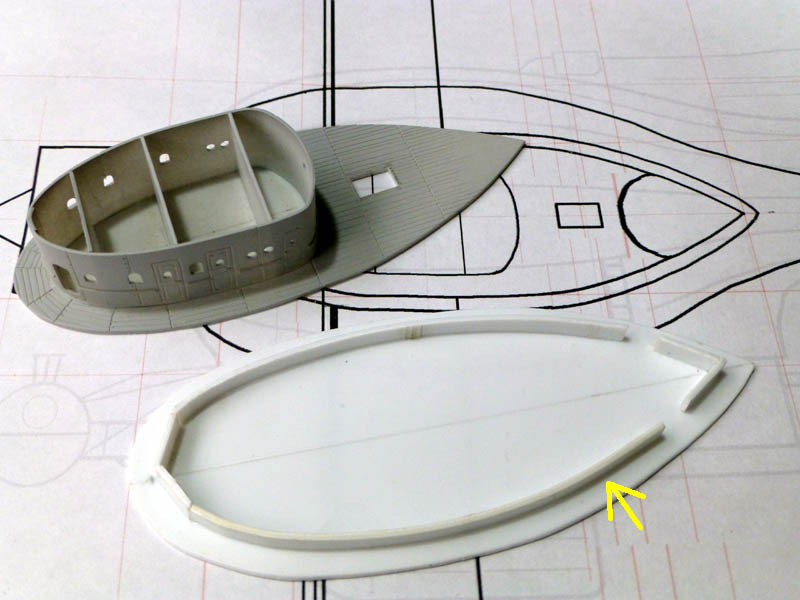

甲板の下には、ぐるりとスカートの様なディテールが付いています。
図面に合わせて底になる板を切り出し、４ミリの幅で切り出したプラ板を貼り付けました。
上下には、１ミリのプラ板を使用しますので、図面と同じ厚さ６ミリのスカートが出来るハズです(^^♪
おっと、接着する前に、あかり取りの窓を作って置く必要があります。
劇中でパズーが初めて乗った時に機関室の下に潜りましたが、どうやらスカートの中にもメカが詰まっているみたいです。
しかも、ボンベらしきものがたくさん見えるので、スカートの中はもしかしたら浮くためのガスボンベを貯蔵しているのかも知れません(^_^;)
そうなると、甲板にあるあかり取りの窓は、実はボンベを出し入れするための搬入口という事になりますね。

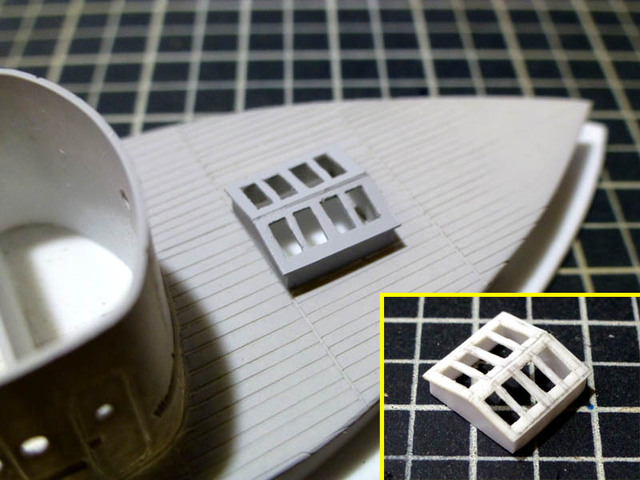

そんな事を考えつつ、プラ板であかり取りらしき窓を製作してみました。
窓は2つだったり4つだったり、場面で変わってしまうのですが、ここは密度感を出したいので無理やり４個の窓を開けました(^_^*)
看板にはピッタリの穴を開けて置きたかったので、スカートを接着する前に工作したかった部分です(^^♪
ついでに懺悔しますが、前回船室のドアは外開きと書きましたが、映像を確認したら内開きでした(>_<)
通路を歩いている人がいたら危険ですから、内開きにする方が理想的ですよね(^_^;)
お詫びと訂正をさせて頂きますm(__)mすんません
スカートは末広がりの形をしていますし、楕円になっていて複雑です(+_+)
大きめのプラ板を貼り付けて削り出す方法にしました。

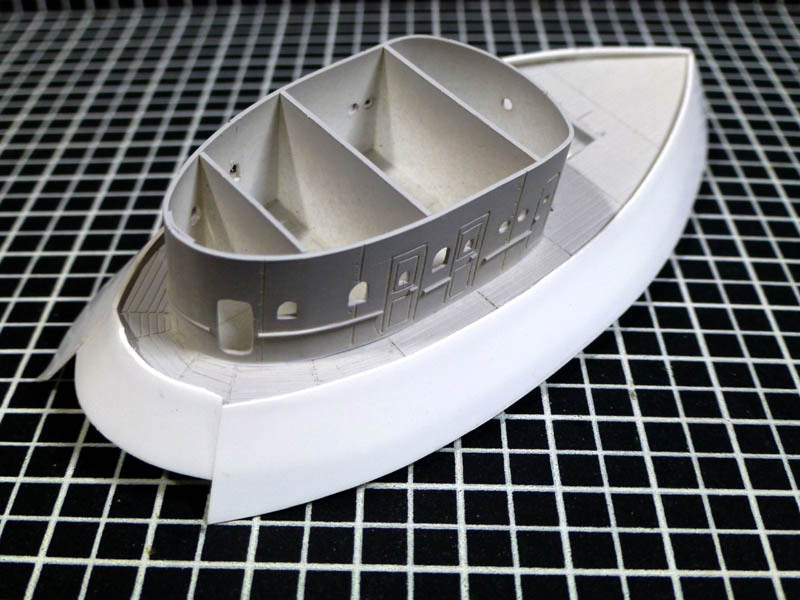

０．５ミリのプラ板を大きめに貼り付けました。
カーブのキツイ前方は分割して貼り付け、出来るだけ無理な力が掛からないようにしています(^_^;)
０．３ミリのプラ板を使えば工作が楽なのですが、この後でスジ彫りやリベットを加えますので、最低でも０．５ミリの厚さが必要でした。

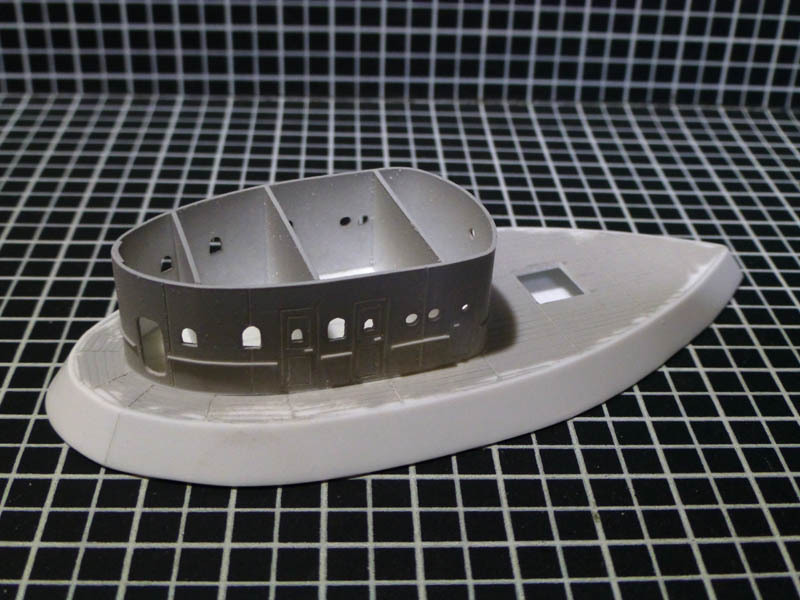

余分な部分をカットして成型しました。
はみ出している部分をカットして、ヤスリでツライチに削り出しています。
どうやら甲板のフチには段差が無い様なのでツライチにしましたけど、本当は微妙な段差があるのかも知れません。
何かモノを落としたらそのまま外へ落ちてしまう危険な甲板となりました(^_^*)

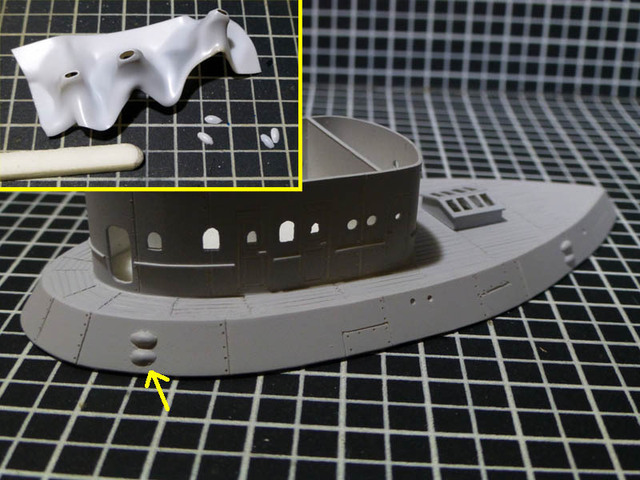

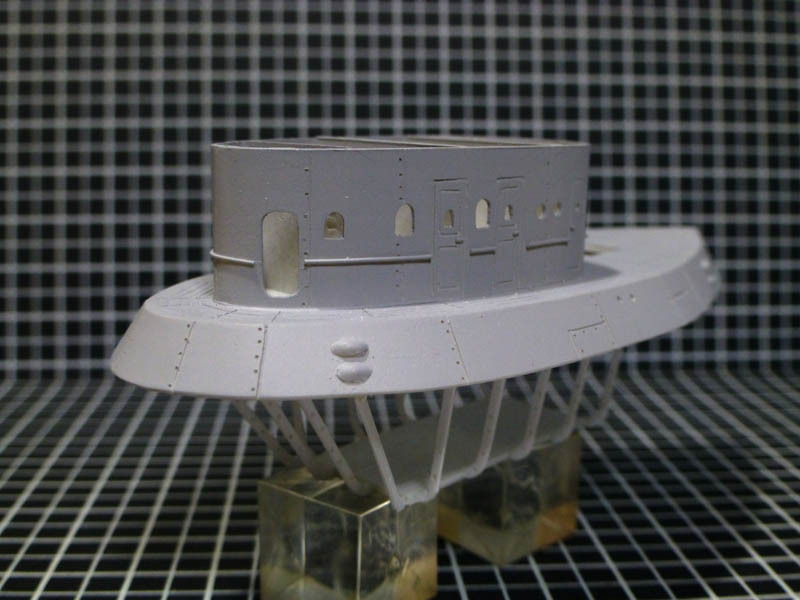

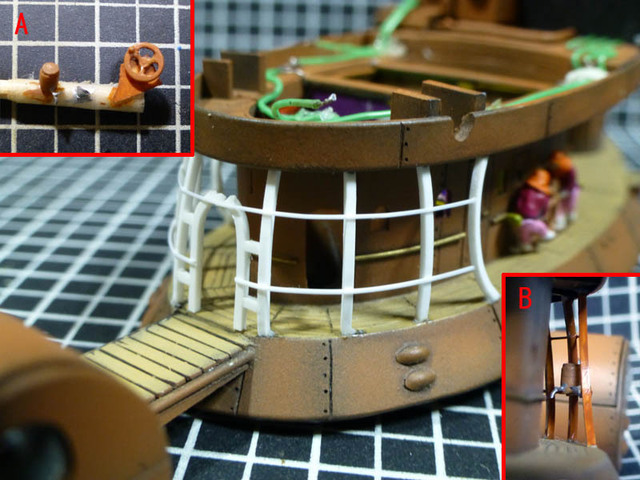

スジ彫りと突起を加えてスカートの完成です(^^♪
スカートは金属製らしく、合わせ目とリベットがありますのでディテールを加えました。
それは良いのですが、困った事に、表面にはちょっとした突起があります(+_+)
プラ板を削って丸みを作り、プラ板をヒートプレスしたものの先端部分を切り取って自作しました。
コメつぶみたいに小さいので、湾曲した表面にフィットさせるのが大変でしたが、何とかディテールを加える事が出来ました(^^)/
スカートがほぼ仕上がったので、格納庫の製作に入りました(^^♪
格納庫はフレームに布が貼ってあり、軽量化されている部分です。
鉄骨のフレームを組み立てる事から始めています。

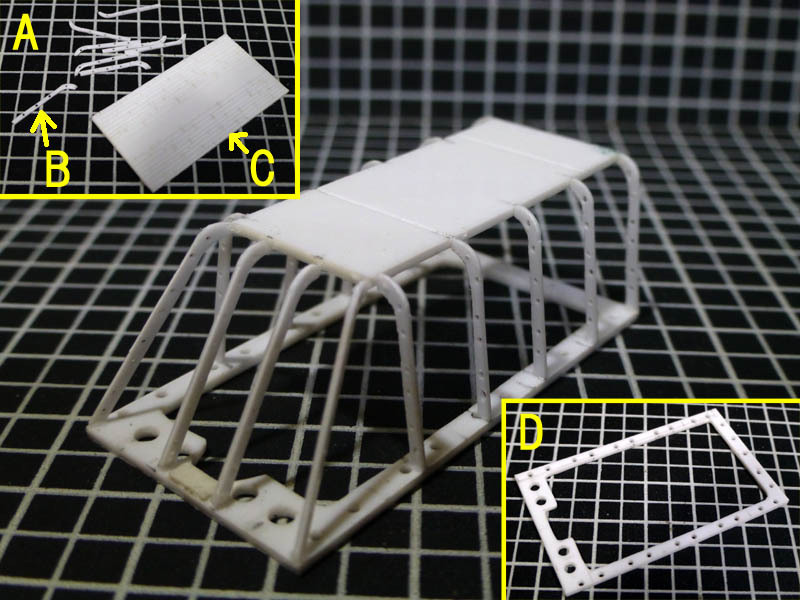

A 底板とフレームです。
これを組み合わせて立体的な箱組みを作りたいと思います。
B 柱を１４本製作しました。
底になる部分は丸みが付いていますので、彫刻刀の半丸を使って切り出しています。
スケール的にかなり細い鉄骨なのですが、軽量化のための軽め穴もちゃんと開けてあ
げました(^^♪
C 底になる板は木材でフローリングです(^_^*)
床全部ではなくて、人が歩く部分だけであり、パズーが踏み外してビックリしていました
ね(^_^*)
木板の部分はスジ彫りで表現してあります。
D 天井部分です。
格納庫はフレームだけですので、強度が心配になります(-_-;)
面倒ですが、天井は１枚のプラ板から切り出して、強度を確保してあげました。
この格納庫は取り外し可能にしたいので、見られる天井にも軽め穴を開けてカッコ付け
ています(^_^*)
ちょっとヘコミがある部分は、はしごで甲板へと登るための空間になります。
画像では逆さまになっていますが、全体の形状はこんな感じになりました(^^♪
実は一度組み立てたら横幅があり過ぎたので、５ミリ幅詰めして作り直しています(^_^*)
横方向のフレームを加えれば、格納庫のディテールが完成となります…が。

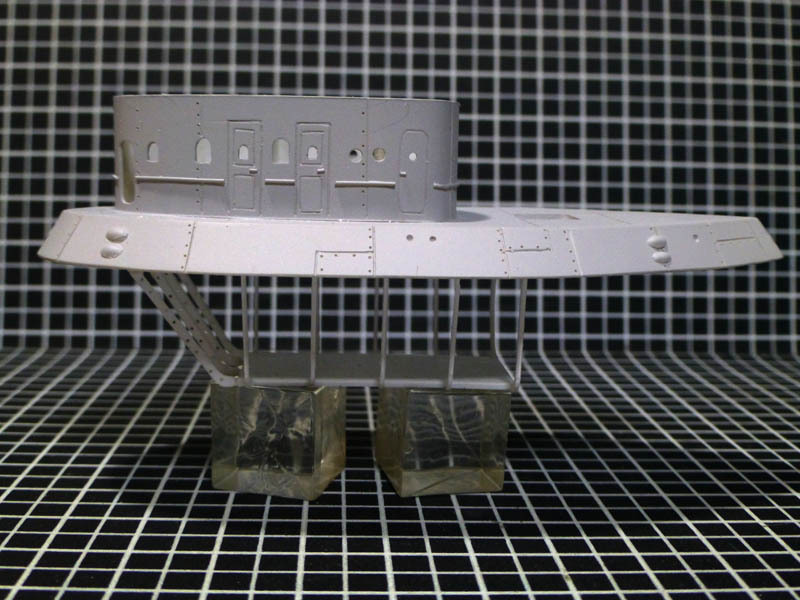

格納庫と船体のバランスを見てみました。
サイズは図面通りなのですが、どうも大きいですね(-_-;)
ここに格納されるフラップターの全長は約２ｍ。１／１９０なら約１センチで、４機収納するにはこのサイズじゃないと無理なんです(+_+)
前の傾斜をもうちょっとキツくしてあげる事で、実用性とイメージのバランスを取る必要がありそうですねぇ(-_-;)←また作り直しかよ
でも、前から見るとちょうど良い感じ。
ちょっと下がすぼまっている感じはちょうど良いと思います(^_^*)
図面ではちょうど良くても、立体にすると違和感があるのは、スクラッチでは良くある事です。
ここは妥協せずに、前の傾斜角度を作り直してみようと思います(^^)/
しかし、こんなんで静岡までに仕上がるのかねぇ(；一_一)メッチャ不安。
