コスモファルコン
今月の電撃ホビーマガジンに、コスモファルコンのミニ・キットが付属していましたので、ちょっと製作してみました(^^♪

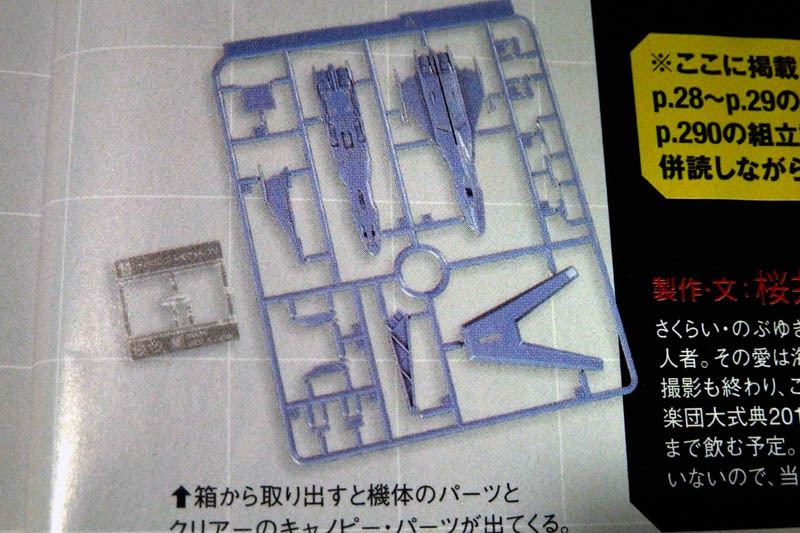

すみません。ランナー状態で写真を撮っていなかったので、誌面の一部を掲載いたします(^_^;)
もし、マズイのであれば即刻削除いたしますのでご連絡下さいm(__)m
パーツ数は少ないのですが、透明パーツが付属しており、自作しないで済みます(^^♪
出来上がりは小さくて、１／１４４以下かな？
でも、細部までとても良く出来たキットですね(^^)/
もちろん、電飾してみたいと思います(^_^*)
噴射口はベクターノズルとなっていますが、劇中では下のスリットからも噴射光が出ているみたいなので、こちらも発光させてみたいと思います。

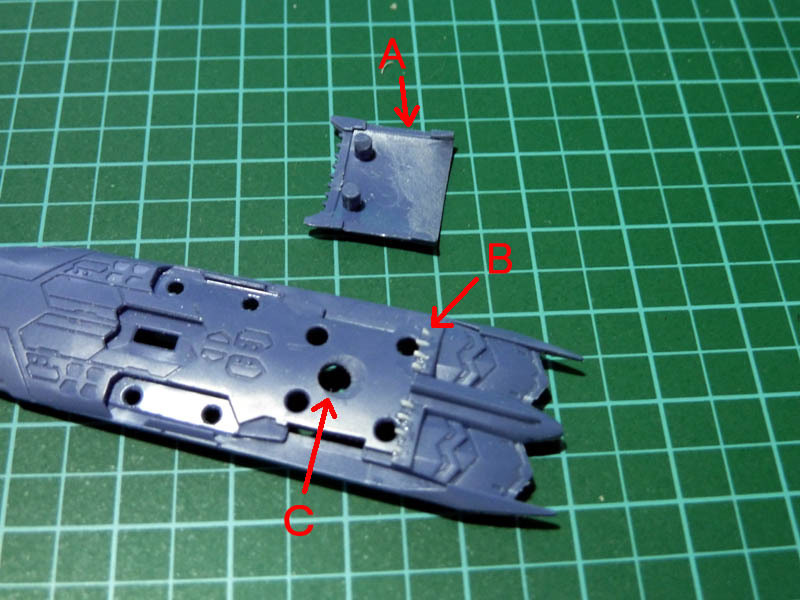

Ａ 下のスリットパーツです。
後ろのダボを切り取り、光が良く出る様に薄々に成型しました。
Ｂ 機体側も少し削って間口を大きくする加工をしました。
フィンも削り取ってしまったので、プラ板を貼り付けて再現しています。
Ｃ チップＬＥＤが入るための穴を開けています。
出来るだけ後方に光が行くように、周辺もくぼみを付けました。
ベクターノズルのスキマも、上下の内側を削り込んで大きくしています。

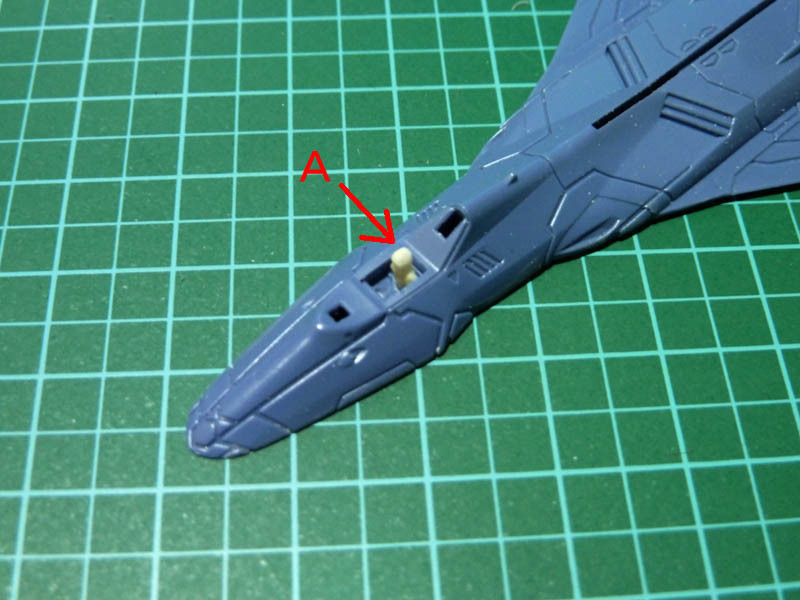

コックピットには、パイロットを乗せました。
Ａ テキトーな１／１４４フィギュアから、上半身のみ移植しました。
キャノピーの肉厚があるので、頭をかなり削り込んでギリギリ収まる様に調整しています。
足元は０．９ミリで開口してあり、後程コックピットも電飾する準備をして置きました(^^♪
塗装しまーす(^^)/
今回は普通に作っても面白く無いので、ブラックタイガー仕様にしてみます(^_^*)
誌面でも作例が掲載されていますが、やはりヤマト艦載機は黒と黄色が似合います(^_^;)

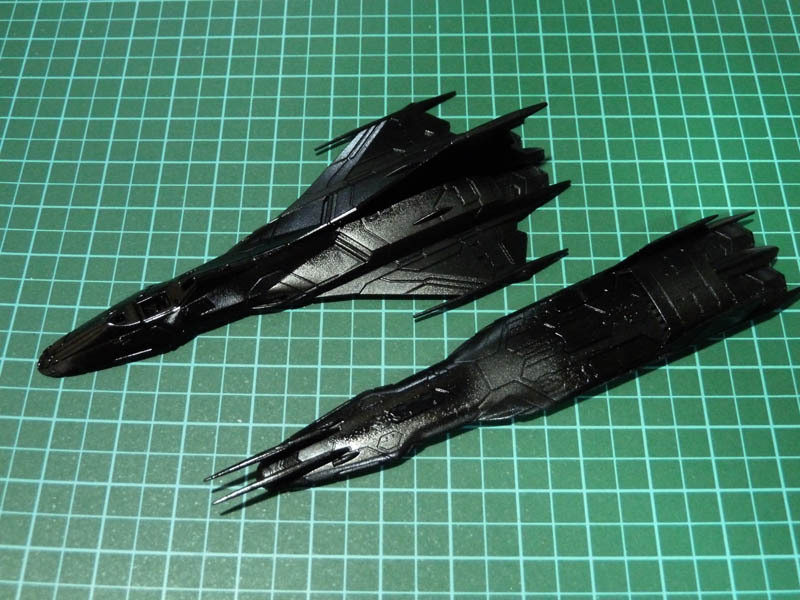

塗装は、まずブラックを全体に吹いて遮光しました。
機体の下は明灰白色だし、イエローの発色を良くするために、この後サフを全体に吹いています。
この製作記は公開するつもりが無かったので、塗装の途中写真がありません。ごめんなさいm(__)m
手順としては、イエローＦＳ１３５３８を吹いてマスキングしてからブラックを吹いています。
小さいので、マスキングは大変でしたが、黄色を先に塗った方がマスキングは楽だと思います(^^♪

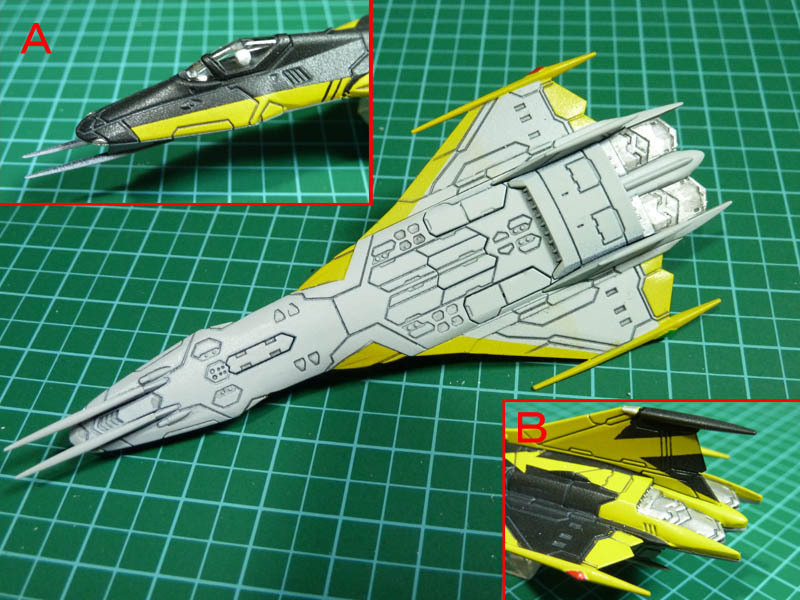

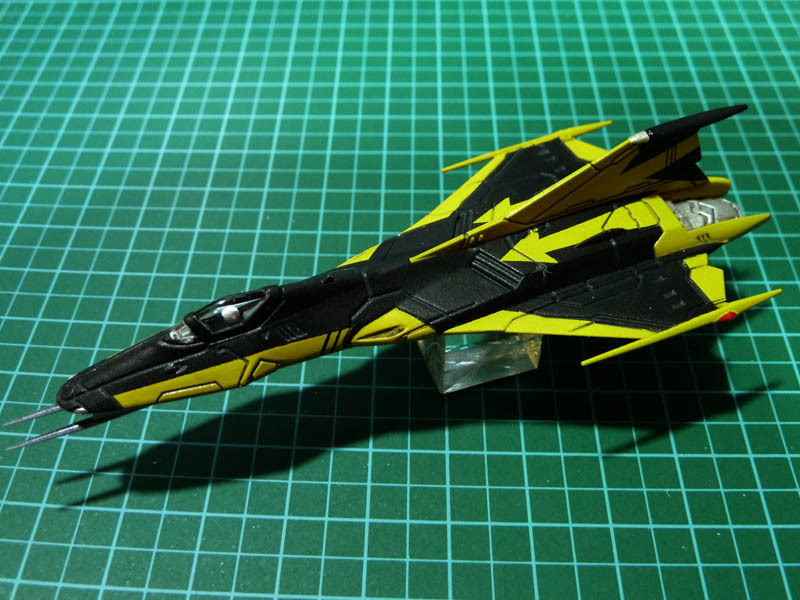

細部を塗りワケ、塗装が終了しました。
機体のプロポーションがブラックタイガーに似ているので、同じカラーリングがとてもよく似合います(^^♪
これでもうちょっと大きかったらパネルラインも精密になったのですがねぇ(-_-;)
左右の翼端にあるダイヤモンドのモールドは、翼端灯として左を赤、右を緑に塗装しています。
こちらはシルバーを筆塗りしてからクリアーレッドとクリアーグリーンで塗装してみました。
Ａ コックピット内はエアクラフトグレーで、パイロットは誰か特定できないので、ヘルメットを
標準的なホワイトで塗装しています。
Ｂ ベクターノズルは、黒鉄色を下地に筆塗りして、シルバーで下地を泣かせながら塗装してみました。
エナメルのジャーマングレーとブラックを混ぜた色で、パネルラインをスミ入れしています。
黄色の部分ではブラックに、黒い部分ではグレーに発色する色に調整してみました(^_^;)
最後につや消しで軽くトップコートしています。
シルバーの輝きが鈍り、重量感が出ると思ったのですが、意外と曇りませんでした(^_^;)あれっ？
小さいので、電飾にはＰＩＣを使いました。
エンジン光は、高速点滅させたいのですが、ＩＣのほかにコンデンサや抵抗も必要です。
ベースの中に回路を作れば良いのですが、ＬＥＤへの配線が何本も必要になるので、支柱が太くなってカッコ悪いです(-_-;)
そこで、今回はＩＣの他に何もいらないＰＩＣを使いました。
電源として３Ｖのボタン電池を想定していますので、クロックを落とせば２．２Ｖから動作可能な１２Ｆ６７５を使用しています。

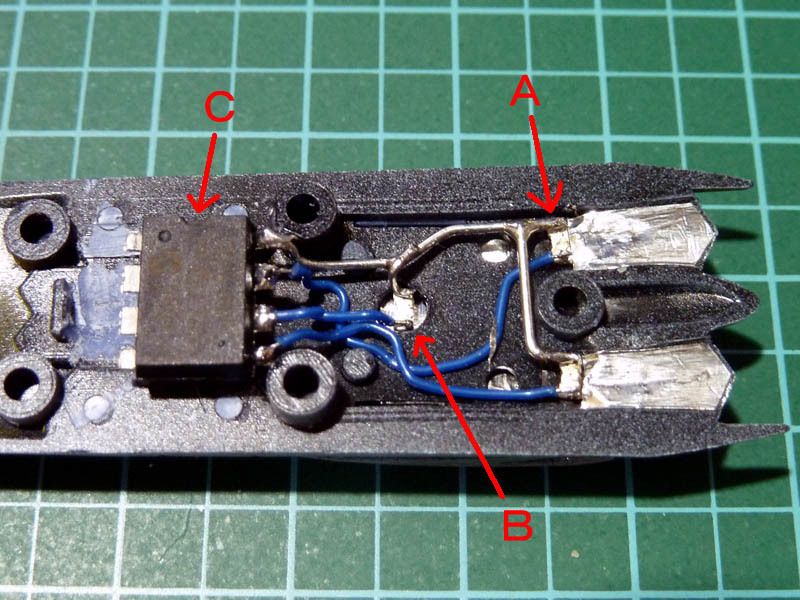

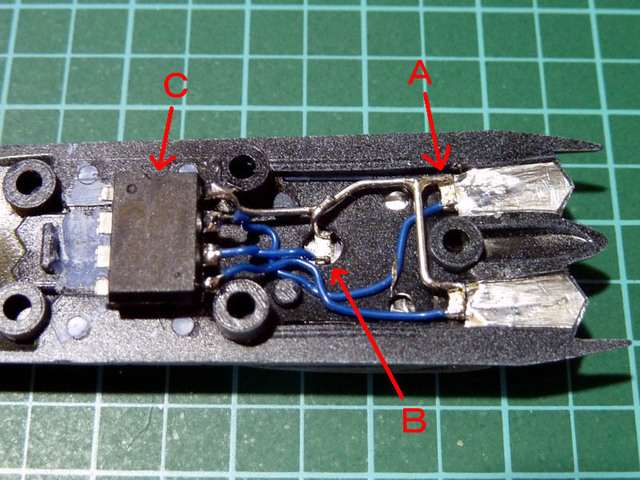

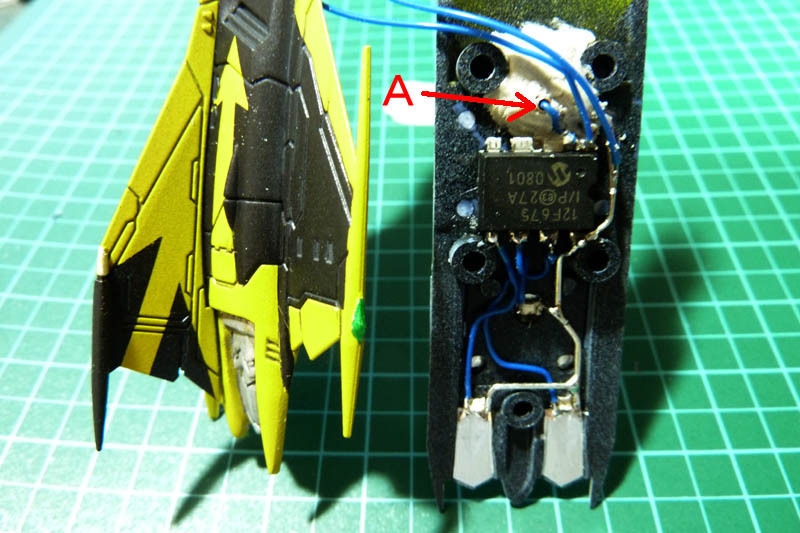

Ａ チップＬＥＤをこの位置に取り付け、ベクターノズルの内部にアルミテープを貼りました。
Ｂ 下部のスリット用ＬＥＤは、この穴から下に配置しています。
Ｃ ＰＩＣはブレッドボードで点滅タイミングを調整した後、足を切って直接ハンダ付けしています。
本当はＬＥＤ出力に保護抵抗が必要なのですが、今回は３Ｖ動作ですので省略しちゃってい
ます(^_^*)
ＰＩＣを収めるため、尾翼のダボを削ったりスタンド用のダボを削ったりして、かなり無理をして何とか収めています。
でも、これで電源供給用の配線だけで済む事になり、細い支柱でもバッチリとなりました(^^♪

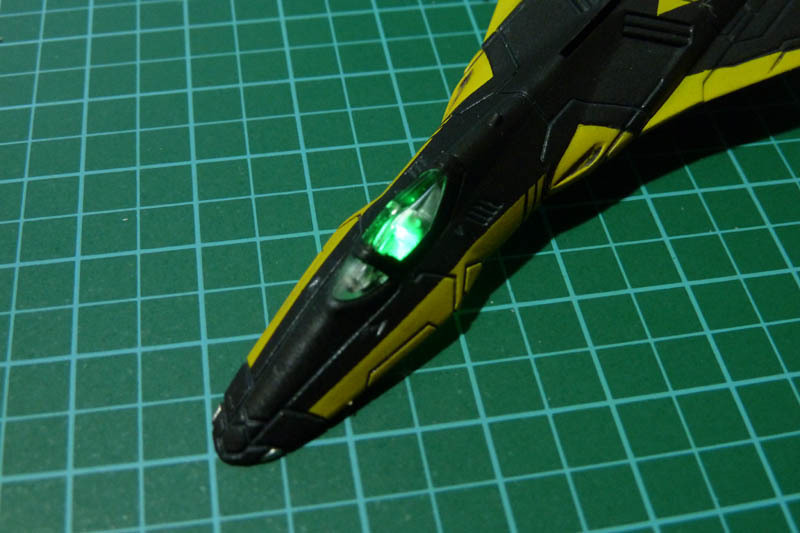

エンジン光だけでは地味だと感じたので、コックピットも電飾してみます。
コンソール前方に開けた穴から、グリーンのチップＬＥＤで内部を照らし出してみました。
クリアーパーツのエッジに光が溜まり、キャノピー全体が光る効果を期待していたのですが、結果はまぁまぁです(^_^;)
支柱を機体に固定します。
支柱には余った電子パーツの足を巻いて回転防止処理をして置き、周辺をパテでガッチリ固めました。
支柱自体をマイナスとして使用しており、プラスの線１本だけ支柱の中を通しています(^^♪
苦労してＰＩＣを機体に内蔵させたおかげで、支柱は１．１ミリの真鍮パイプにする事が出来ました。

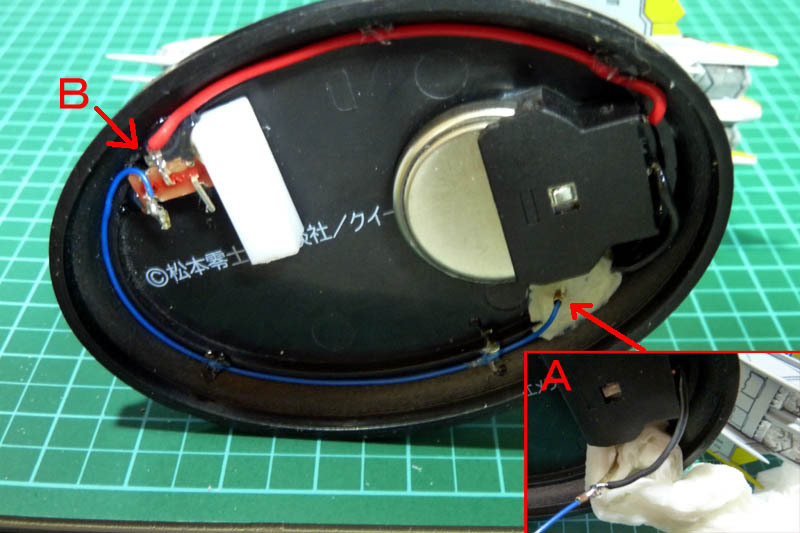

ベースに電池ボックスとスイッチを取り付けました。
ベースは、アルカディア号で使ったトチローのものを流用してみました。
ボタン電池のボックスがちょうど納まるサイズです(^^♪
電池ボックスは両端を切り取って電池を取り出しやすくする加工をしています。
Ａ 支柱にはマイナスの線をハンダ付けします。
ベースに通してからハンダ付けするので、ベースが溶けない様に濡れたティッシュを巻い
てからハンダ付けしました。
この後、パテでガッチリ固めましたが、ハンダの盛り上がりを利用して回転を防止してい
ます。
Ｂ スイッチは小型のスライドスイッチを使いました（大阪の夜で購入したものです）
ベース自体にめり込む位置に取り付け、ベース側を削って密着させてスライドの力を受け
止める構造にしています。
反対側にはプラ角棒を密着させて、逆方向へのスライドの力を受け止める構造にしてあ
り、スイッチＯＮ／ＯＦＦ時の力でも外れてしまわない様に工夫しています。

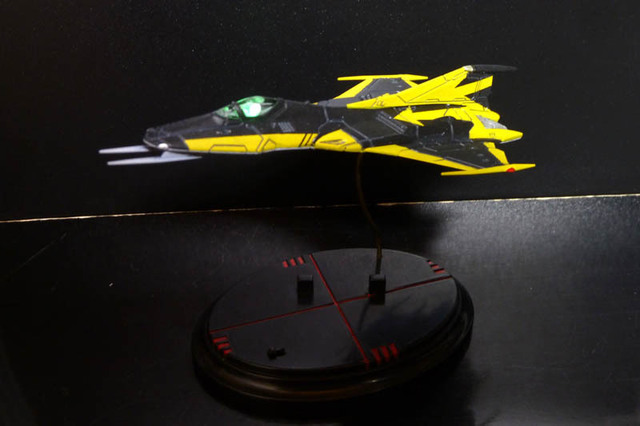

さて、これで完成しました(^^)/
とても小さい機体ですけど、モールドもカッチリ入っていてカッコイイです(^^♪

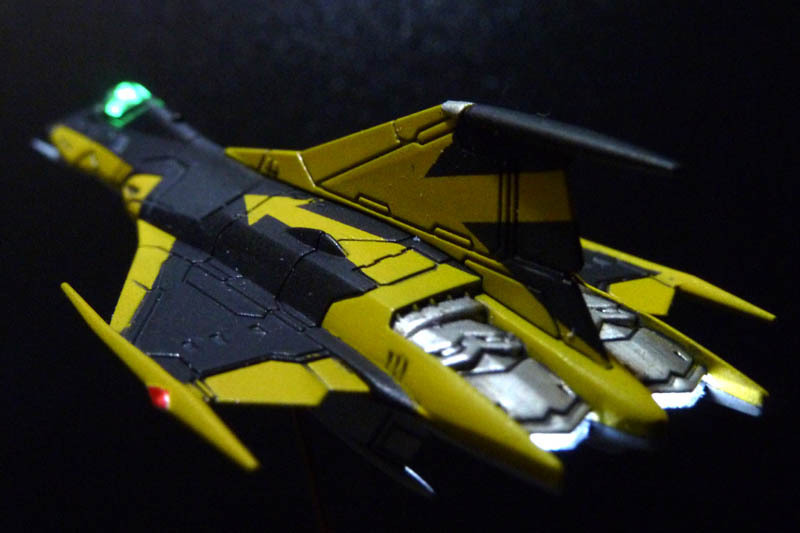

エンジン光は高速で点滅しており、点灯しているだけよりもリアルに光らせる事が出来ました(^^)/

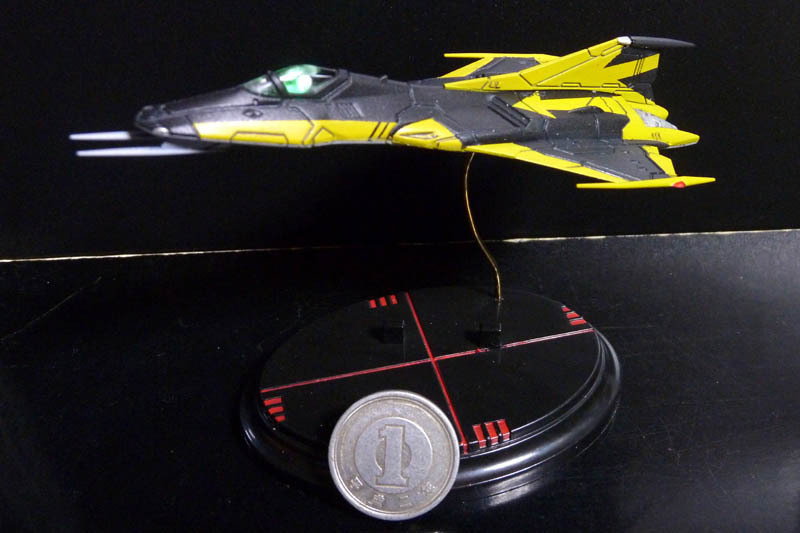

１円玉と比較すると、この大きさです(-_-;)

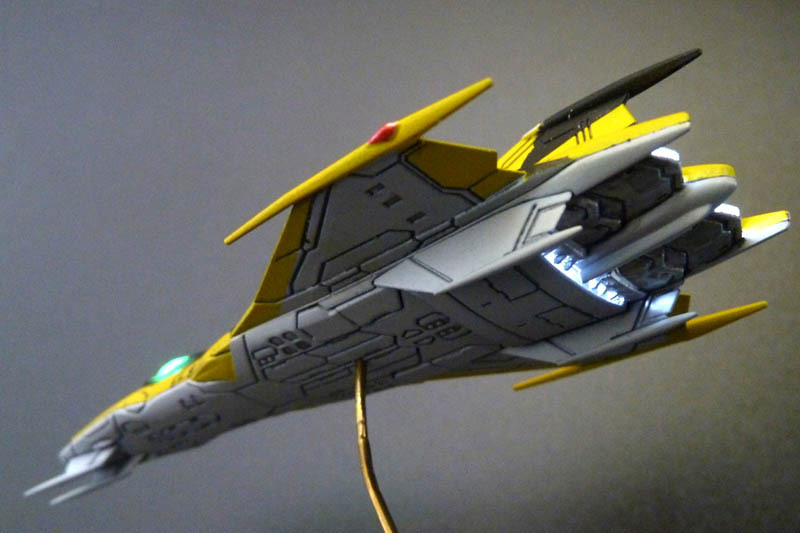

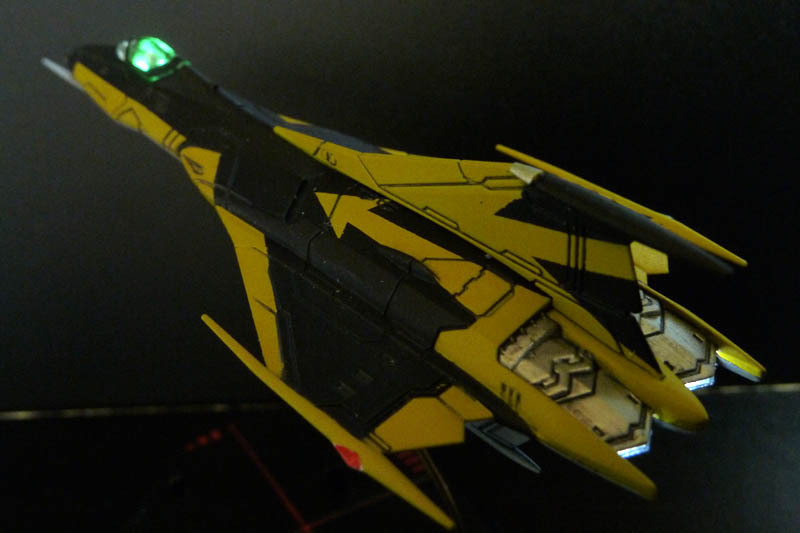

下部の噴射口も、高速点滅で発光しています。
模型誌の付録とはいえ、ナカナカ楽しめるキットでした(^^♪
ちょっと小さいのが難点ですけど、この調子でコスモゼロも出してくれるとありがたいなー(^^♪
と、言うわけで、とりあえずブラックタイガー仕様・電飾付きとして完成できたのでホッとしました。
失敗したらもう一冊電ホ買わなきゃでしたので(^_^;)
