パソコンと足

パソコンと両足を製作しました。

今回のジオラマには、パソコンが登場します(^^♪
しかもノートタイプですので、せっかくだから画面が発光するパソコンに仕上げたいと思いました。

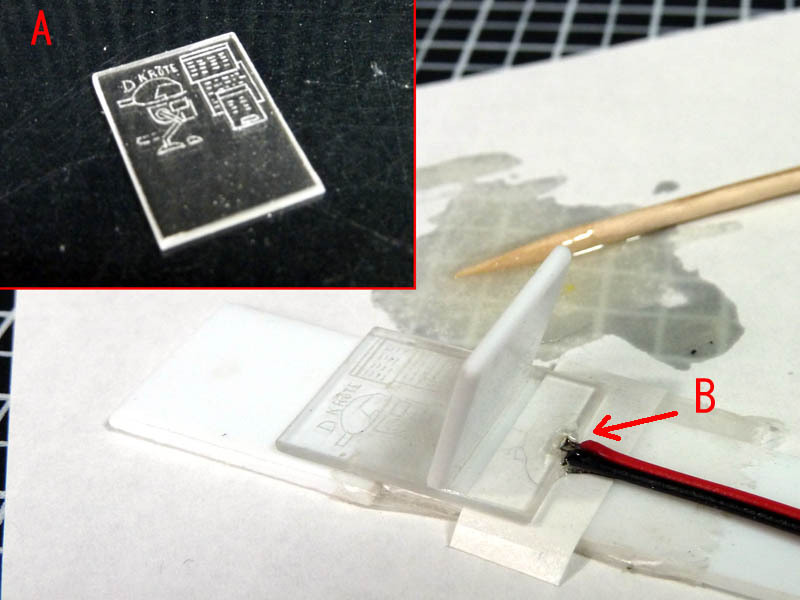

Ａ　ＣＤケースから切り出した透明プラ板に、グラフィック画像を彫りました。
　　ピンバイスに虫ピンを取り付けて、フリーハンドで描いたものです(^_^*)
　　ちょっと残念な画像ですけど、何も表示されていないのも変なのでゆるしてちょんまげ。
　　ＣＤケースを使ったのは、透明度が高くてプラ用の接着剤が使えるからです。
Ｂ　画面に本体を取り付けて、一番底になる部分に溝を彫り、チップＬＥＤを仕込みました。
　　大きさが１．６ミリの大変小さなＬＥＤです。
　　１００均のエポキシ接着剤で固定・封印しました。
　　両面テープでパソコンと配線を固定して、テープの台紙の上で塗り付けると
　　余計なところにくっつかず、最小の厚さで密封できます(^^♪

本体には０．３ミリのプラ板にスジ彫りしたキーボードとタッチパッドを付けました。

キーボードは、横の線を０．３ミリのラインチゼルでスジ彫りし、縦の線は精密ドライバーのマイナスを押し当てて製作しました。
２ミリのプラ板に、キーボードとタッチパッドの穴を開けた０．３ミリのプラ板を貼り合わせてあります。

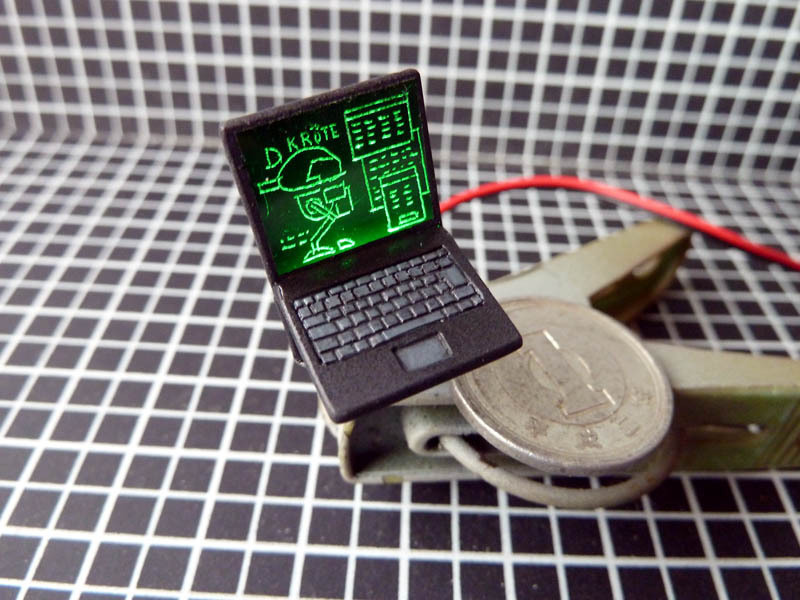

画面をマスキングしてブラックで塗装してから、ファントムグレーで仕上げました。
画面の裏はブラックとなって、光を吸収してくれるため、手書きのグラフィック部分が発光しているように見えます(^^♪
余計なところが光らないように、ＬＥＤの距離を多く取ったのですが、若干下側が明るくなってしまいました(-_-;)

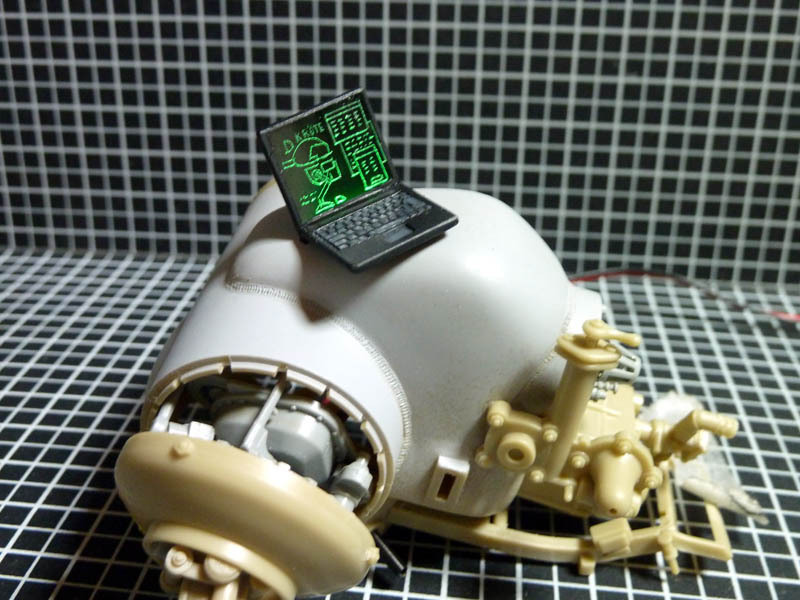

このパソコンは、ひっくり返った腰の部分に乗ります(^_^*)

おなかの部分にスリット状の穴を開け、ＬＥＤを仕込んだ部分を差し込む構造です。
よく見るとバレバレですけど、一見するとおなかの上にパソコンが乗っている様に見えると思います(^^♪

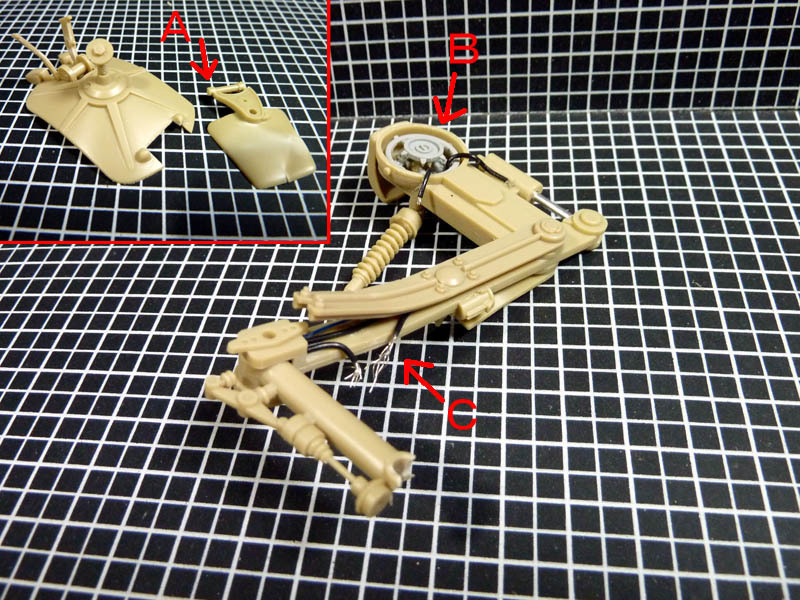

続いて、足を製作しました。

こちらは右足になります。
左側から攻撃を受けたので、踏ん張った状態で壊れました(-_-;)
Ａ　かかとの動きそうな別パーツは、頑張って切り離しました。
Ｂ　足の付け根は表を向くので、メカを詰め込みました。
　　配線の一部もちぎれて飛び出している状態です。
Ｃ　スネの部分も壊れた設定にしましたので、こちらも配線の一部が飛び出して
　　ちぎれている感じに仕上げています。

この後、装甲も取り付けていますが、バネの部分は精度がイマイチなので付属のスプリングパーツに換装しました(^_^;)

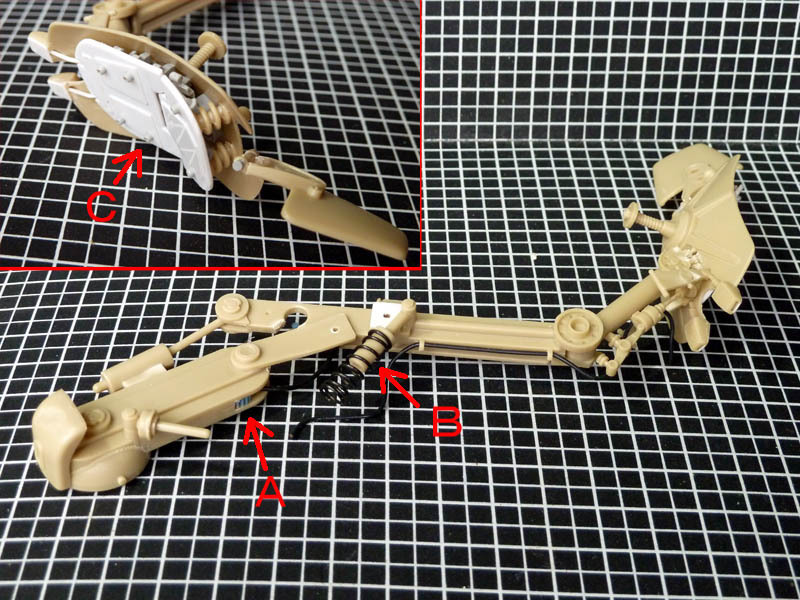

左足は伸びた状態です。

左足は、左側から攻撃を受けたので、伸びた状態になります。
カエルらしく伸びた足をイメージして製作しました(^_^*)
Ａ　第一関節が外れた設定としたので、組み合う部分が丸見えになります。
　　プルバックカーのゼンマイをバラして、ギアを取り出して流用してみました。
Ｂ　こちらは付属のスプリングでサスペンションを製作しています。
　　やはりこちらの方が精度が高くてメカっぽいですね(^_^;)
Ｃ　足の裏が見えてしまいますので、自作してみました。
　　ザクの足の裏を参考にして、かかとが動く構造です(^_^*)
　　右足で使用しなかったサスパーツは、カットしてここに流用しました。

とりあえず、主要な組み立てが終了しました(^^♪

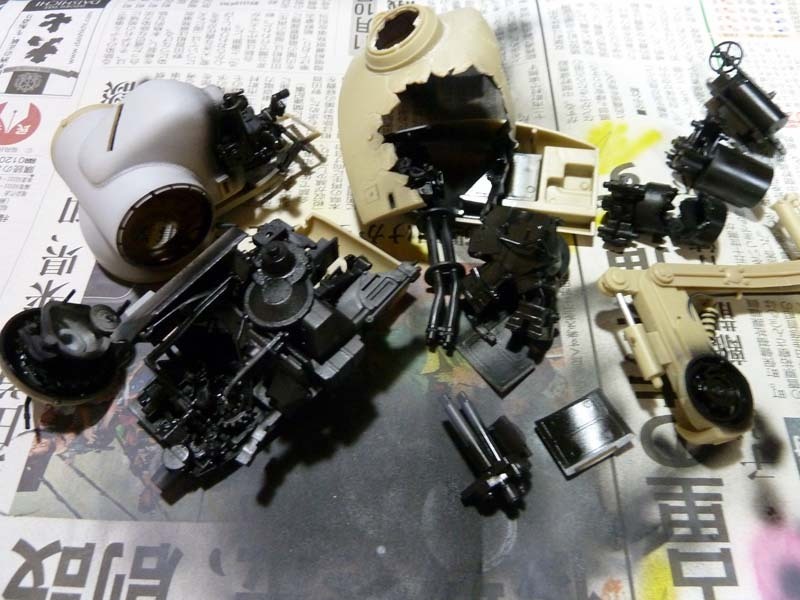

頭は破壊されたメカ部分を塗装しないと、組み立て・合わせ目消しが出来ませんので、そちらから着手したいと思います。
あと１ヶ月を切りましたので、サスガにちょっと焦ってきました(；一_一)
