ハッチの開閉化
搭乗ハッチを開閉可能にしました。
コックピット内部をせっかく作り込んだのですが、ハッチを接着してしまうと、内部は正面の窓からしか見えなくなります(+_+)
ハッチには、長方形の透明な部分があるので、全く見えなくなってしまうワケではありませんが、ほとんど見えない事に変わりありません。
そこで、搭乗ハッチを開閉できるように改造しました(^^♪
しかし、回転軸を取り付ける空間は、ものすごく少ないです。

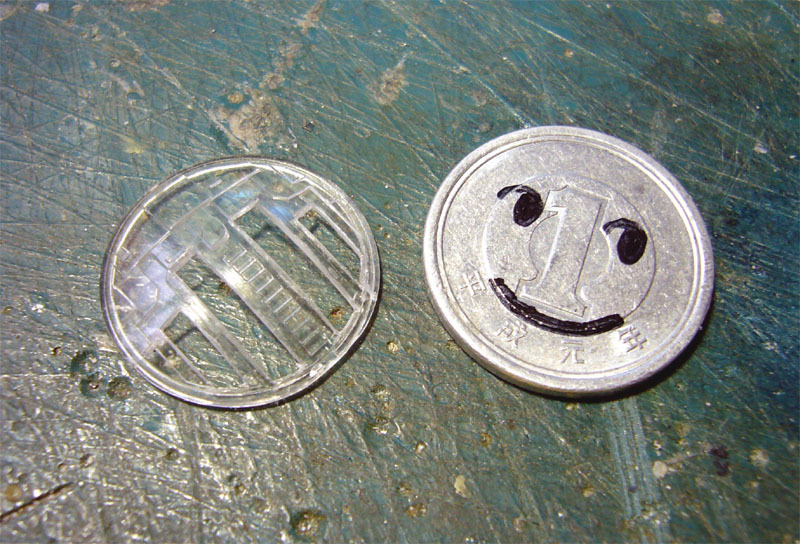

透明パーツが搭乗ハッチになりますが、これ全体がうしろ側を軸にして上に開く構造のようですね(^_^;)
でも、コックピットの内部ユニットと、船体とのスキマは、わずかに２ミリしかありません。
またしても、かなり細かい作業になりそうです(+_+)
出来るだけ省スペースで、強度を持った軸にするため、頭が二等辺三角形になる程考えました(^_^*)

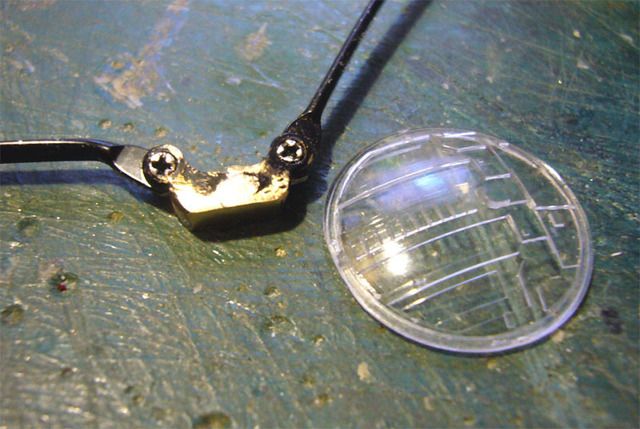

まずは、入手可能な最小の軸として、めがねのツル部分を切り取って、製作してみました。
１００円ショップで購入してきたメガネのツル部分を切り取って、ハンダ付けしたものです。
これでもかなり小さいのですが、ハッチのパーツと比べるとかなり大きくて、パイロットの頭上スレスレになります(+_+)
これでは、せっかくのコックピット内部も台無しです＿|￣|○ おーまいがっ
メガネのツルは、あっけなくボツとなりました。
でも、この方法は、簡単に強度のある軸が作れますので、他の場面できっと役に立つ時がくると思います。
多分…(；一_一)
他にも色々と考えたのですが、やはり地道にプラ板で製作するしか無さそうです。

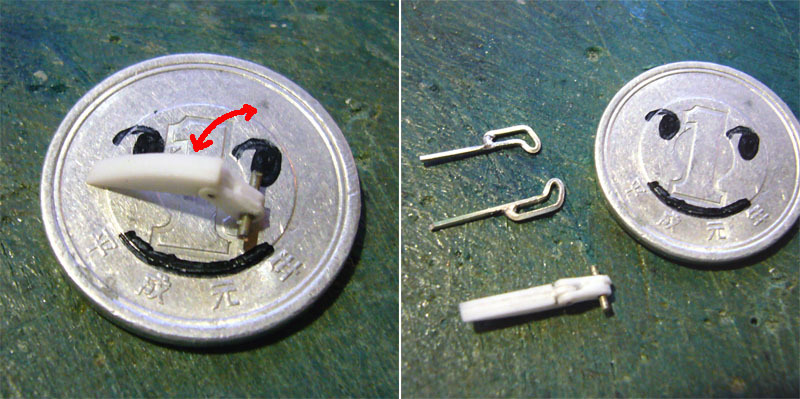

ハッチの形状に合わせ、プラ板を組み合わせて回転軸を製作しました(^^♪
これはメガネのツルよりも、更に細かい工作になりました(+_+)
３枚のプラ板を組み合わせる事で、ちゃんと９０度以上回転します。
ただし、ハッチが回転しても、船体とのクリアランスが取れないので、どうしても回転軸を二重関節にする必要があります。
電子パーツの切った足を曲げて、二つ目の可動軸を受けるガイドを製作しました。
ちゃんとハンダ付けする事で、強度がかなり増します。
また、足を長目にしておいて、船体に開けた穴に差してから接着する事で、更に強度を上げる事ができましたヽ(^。^)ノ
でも、二重関節にしたので、軸のあそびが大きく影響してしまい、ハッチはフラフラと左右にブレます。
この辺は、致し方ないとあきらめるしか無さそうです(+_+)

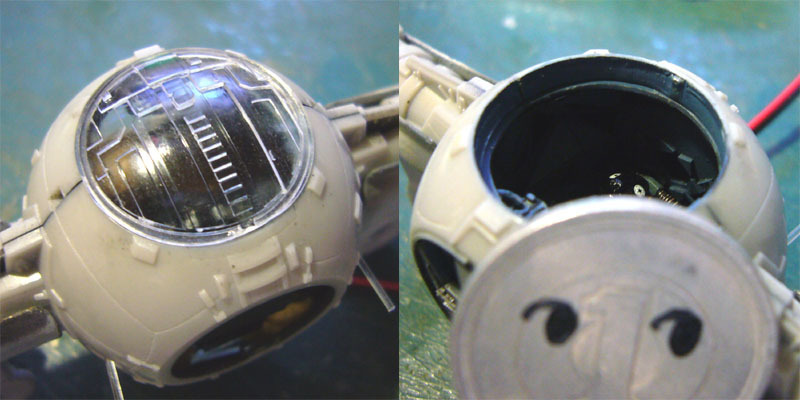

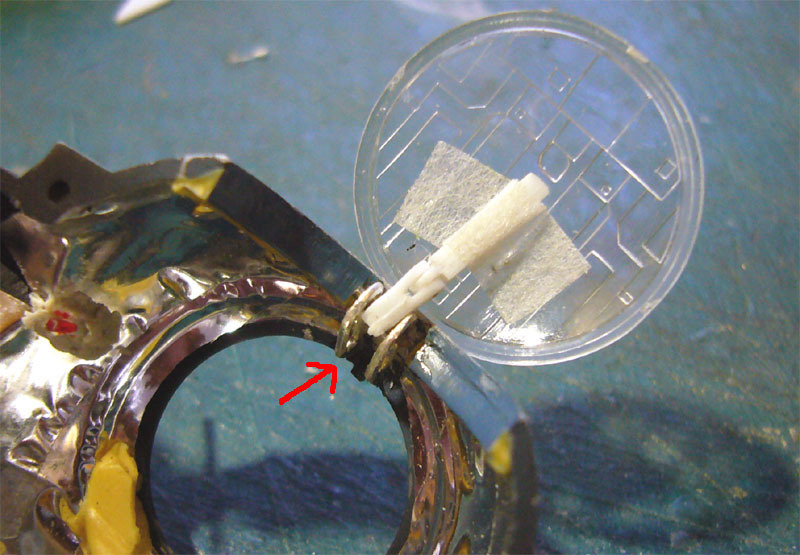

実際に取り付けて、開けてみた様子です。
構造は複雑になってしまいましたが、できるだけコンパクトで強い接続軸が出来たと思います(^_^;)
これでもコックピットユニットに干渉しますので、クリアランスを取りながらコックピット側を削らなければなりません。
どんな構造にするか、２日間悩ましたが、これでパイロットは頭上を気にせずに操縦できる様になりました(^^♪
しかし、こんなにでかい搭乗ハッチでいいのかなぁ(；一_一)空気モレモレ？
